RAM ย่อมาจากคำว่า Random-Access Memory เป็นหน่วยความจำของระบบ มีหน้าที่รับข้อมูลเพื่อส่งไปให้ CPU ประมวลผลจะต้องมีไฟเข้า Module ของ RAM ตลอดเวลา ซึ่งจะเป็น chip ที่เป็น IC ตัวเล็กๆ ถูก pack อยู่บนแผงวงจร หรือ Circuit Board เป็น moduleเทคโนโลยีของหน่วยความจำมีหลักการที่แตกแยกกันอย่างชัดเจน 2 เทคโนโลยี คือหน่วยความจำแบบ DDR หรือ Double Data Rate (DDR-SDRAM, DDR-SGRAM) ซึ่งเป็นเทคโนโลยีที่พัฒนาต่อเนื่องมาจากเทคโนโลยีของหน่วยความจำแบบ SDRAM และ SGRAM และอีกหนึ่งคือหน่วยความจำแบบ Rambus ซึ่งเป็นหน่วยความจำที่มีแนวคิดบางส่วนต่างออกไปจากแบบอื่น

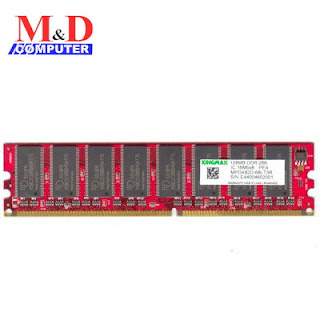

DDR - RAM
หน่วยความจำแบบ DDR-SDRAM นี้พัฒนามาจากหน่วยความจำแบบ SDRAM เอเอ็มดีได้ทำการพัฒนาชิปเซตเองและให้บริษัทผู้ผลิตชิปเซตรายใหญ่อย่าง VIA, SiS และ ALi เป็นผู้พัฒนาชิปเซตให้ ปัจจุบันซีพียูของเอเอ็มดีนั้นมีประสิทธิภาพโดยรวมสูงแต่ยังคงมีปัญหาเรื่องความเสถียรอยู่บ้าง แต่ต่อมาเอเอ็มดีหันมาสนใจกับชิปเซตสำหรับซีพียูมากขึ้น ขณะที่ทางเอเอ็มดีพัฒนาชิปเซตเลือกให้ชิปเซต AMD 760 สนับสนุนการทำงานร่วมกับหน่วยความจำแบบ DDR เพราะหน่วยความจำแบบ DDR นี้ จัดเป็นเทคโนโลยีเปิดที่เกิดจากการร่วมมือกันพัฒนาของบริษัทยักษ์ใหญ่อย่างเอเอ็มดี, ไมครอน, ซัมซุง, VIA, Infineon, ATi, NVIDIA รวมถึงบริษัทผู้ผลิตรายย่อยๆ อีกหลายDDR-SDRAM เป็นหน่วยความจำที่มีบทบาทสำคัญบนการ์ดแสดงผล 3 มิติ
ทางบริษัท nVidia ได้ผลิต GeForce ใช้คู่กับหน่วยความจำแบบ SDRAM แต่เกิดปัญหาคอขวดของหน่วยความจำในการส่งถ่ายข้อมูลทำให้ทาง nVidia หาเทคโนโลยีของหน่วยความจำใหม่มาทดแทนหน่วยความจำแบบ SDRAM โดยเปลี่ยนเป็นหน่วยความจำแบบ DDR-SDRAM การเปิดตัวของ GeForce ทำให้ได้พบกับ GPU ตัวแรกแล้ว และทำให้ได้รู้จักกับหน่วยความจำแบบ DDR-SDRAM เป็นครั้งแรกด้วย การที่ DDR-SDRAM สามารถเข้ามาแก้ปัญหาคอคอดของหน่วยความจำบนการ์ดแสดงผลได้ ส่งผลให้ DDR-SDRAM กลายมาเป็นมาตรฐานของหน่วยความจำที่ใช้กันบนการ์ด 3 มิติ ใช้ Module DIMM หรือ Dual In-line Memory Module โดย Module นี้เพิ่งจะกำเนิดมาไม่นานนัก มี datapath ถึง 64 bit โดยทั้งสองด้านของ circuite board จะให้สัญญาณที่ต่างกัน
ทางบริษัท nVidia ได้ผลิต GeForce ใช้คู่กับหน่วยความจำแบบ SDRAM แต่เกิดปัญหาคอขวดของหน่วยความจำในการส่งถ่ายข้อมูลทำให้ทาง nVidia หาเทคโนโลยีของหน่วยความจำใหม่มาทดแทนหน่วยความจำแบบ SDRAM โดยเปลี่ยนเป็นหน่วยความจำแบบ DDR-SDRAM การเปิดตัวของ GeForce ทำให้ได้พบกับ GPU ตัวแรกแล้ว และทำให้ได้รู้จักกับหน่วยความจำแบบ DDR-SDRAM เป็นครั้งแรกด้วย การที่ DDR-SDRAM สามารถเข้ามาแก้ปัญหาคอคอดของหน่วยความจำบนการ์ดแสดงผลได้ ส่งผลให้ DDR-SDRAM กลายมาเป็นมาตรฐานของหน่วยความจำที่ใช้กันบนการ์ด 3 มิติ ใช้ Module DIMM หรือ Dual In-line Memory Module โดย Module นี้เพิ่งจะกำเนิดมาไม่นานนัก มี datapath ถึง 64 bit โดยทั้งสองด้านของ circuite board จะให้สัญญาณที่ต่างกัน
Rambus
Rambus นั้นทางอินเทลเป็นผู้ที่ให้การสนับสนุนหลักมาตั้งแต่แรกแล้ว Rambus ยังมีพันธมิตรอีกเช่น คอมแพค, เอชพี, เนชันแนล เซมิคอนดักเตอร์, เอเซอร์ แลบอเรทอรีส์ ปัจจุบัน Rambus ถูกเรียกว่า RDRAM หรือ Rambus DRAM ซึ่งออกมาทั้งหมด 3 รุ่นคือ Base RDRAM, Concurrent RDRAM และ Direct RDRAM RDRAM แตกต่างไปจาก SDRAM เรื่องการออกแบบอินเทอร์-เฟซของหน่วยความจำ Rambus ใช้วิธีการจัด address การจัดเก็บและรับข้อมูลในแบบเดิม ในส่วนการปรับปรุงโอนย้ายถ่ายข้อมูล ระหว่าง RDRAM ไปยังชิปเซตให้มีประสิทธิภาพสูงขึ้น มีอัตราการส่งข้อมูลเป็น 4 เท่าของความเร็ว FSB ของตัว RAM คือ มี 4 ทิศทางในการรับส่งข้อมูล เช่น RAM มีความเร็ว BUS = 100 MHz คูณกับ 4 pipline จะเท่ากับ 400 MHz
วิธีการเพิ่มประสิทธิภาพในการขนถ่ายข้อมูลของ RDRAM นั้นก็คือ จะใช้อินเทอร์เฟซเล็ก ๆ ที่เรียกว่า Rambus Interface ซึ่งจะมีอยู่ที่ปลายทางทั้ง 2 ด้าน คือทั้งในตัวชิป RDRAM เอง และในตัวควบคุมหน่วยความจำ (Memory controller อยู่ในชิปเซต) เป็นตัวช่วยเพิ่มแบนด์วิดธ์ให้ โดย Rambus Interface นี้จะทำให้ RDRAM สามารถขนถ่ายข้อมูลได้สูงถึง 400 MHz DDR หรือ 800 เมกะเฮิรตซ์ เลยทีเดียว
แต่การที่มีความสามารถในการขนถ่ายข้อมูลสูง ก็เป็นผลร้ายเหมือนกัน เพราะทำให้มีความจำเป็นต้องมี Data path หรือทางผ่านข้อมูลมากขึ้นกว่าเดิม เพื่อรองรับปริมาณการขนถ่ายข้อมูลที่เพิ่มขึ้น ซึ่งนั่นก็ส่งผลให้ขนาดของ die บนตัวหน่วยความจำต้องกว้างขึ้น และก็ทำให้ต้นทุนของหน่วยความจำแบบ Rambus นี้ สูงขึ้นและแม้ว่า RDRAM จะมีการทำงานที่ 800 เมกะเฮิรตซ์ แต่เนื่องจากโครงสร้างของมันจะเป็นแบบ 16 บิต (2 ไบต์) ทำให้แบนด์วิดธ์ของหน่วยความจำชนิดนี้ มีค่าสูงสุดอยู่ที่ 1.6 กิกะไบต์ต่อวินาทีเท่านั้น (2 x 800 = 1600) ซึ่งก็เทียบเท่ากับ PC1600 ของหน่วยความจำแบบ DDR-SDRAM
วิธีการเพิ่มประสิทธิภาพในการขนถ่ายข้อมูลของ RDRAM นั้นก็คือ จะใช้อินเทอร์เฟซเล็ก ๆ ที่เรียกว่า Rambus Interface ซึ่งจะมีอยู่ที่ปลายทางทั้ง 2 ด้าน คือทั้งในตัวชิป RDRAM เอง และในตัวควบคุมหน่วยความจำ (Memory controller อยู่ในชิปเซต) เป็นตัวช่วยเพิ่มแบนด์วิดธ์ให้ โดย Rambus Interface นี้จะทำให้ RDRAM สามารถขนถ่ายข้อมูลได้สูงถึง 400 MHz DDR หรือ 800 เมกะเฮิรตซ์ เลยทีเดียว
แต่การที่มีความสามารถในการขนถ่ายข้อมูลสูง ก็เป็นผลร้ายเหมือนกัน เพราะทำให้มีความจำเป็นต้องมี Data path หรือทางผ่านข้อมูลมากขึ้นกว่าเดิม เพื่อรองรับปริมาณการขนถ่ายข้อมูลที่เพิ่มขึ้น ซึ่งนั่นก็ส่งผลให้ขนาดของ die บนตัวหน่วยความจำต้องกว้างขึ้น และก็ทำให้ต้นทุนของหน่วยความจำแบบ Rambus นี้ สูงขึ้นและแม้ว่า RDRAM จะมีการทำงานที่ 800 เมกะเฮิรตซ์ แต่เนื่องจากโครงสร้างของมันจะเป็นแบบ 16 บิต (2 ไบต์) ทำให้แบนด์วิดธ์ของหน่วยความจำชนิดนี้ มีค่าสูงสุดอยู่ที่ 1.6 กิกะไบต์ต่อวินาทีเท่านั้น (2 x 800 = 1600) ซึ่งก็เทียบเท่ากับ PC1600 ของหน่วยความจำแบบ DDR-SDRAM
ความเป็นมาของ SIMM RAMในยุคต้น ๆ ที่คอมพิวเตอร์เริ่มใช้งานกันอย่างแพร่หลายมากขึ้น ซึ่งส่วนมากมักเป็นคอมพิวเตอร์ ระดับบุคคล (prosonal computer:PC) ใช้ซีพียู 8088 หรือ 80286 หน่วยความจำ DRAM ถูกออกแบบให้ บรรจุอยู่ในแพคเกจแบบ DIP (dual in-line package) หรือที่เรียกว่าแบบตีนตะขาบเหมือนกับไอซีที่ใช้งานกันทั่วไป การใช้งานหน่วยความจำแบบนี้ จึงต้องมีการจัดสรรพื้นที่มากพอสมควร บนเมนบอร์ด ถ้าเคยเปิดฝาเรื่องดูภายในก็จะเห็นซ็อกเก็ตไอซีเหล่านี้ เรียงกันเป็นแถวเต็มไปหมดการเพิ่มหน่วยความจำชนิดนี้ทำได้ง่าย เพี่ยงแต่ซื้อ DRAM ตามขนาดความจุที่ต้องการมา เสียบลงใน ซ็อกเก็ตที่เตรียมไว้ และทำการติดตั้งจั๊มเปอร์อีกบางตัวหรือบางเครื่องอาจเพียงตั้งค่าในซอตฟ์แวร์ ไบออส (BIOS) ของเครื่องใหม่ เป็นอันเรียบร้อยใช้งานได้ทันทีครั้งเมื่อเวลาผ่านไปเทคโนโลยีก้าวหน้าขึ้น เทคนิคการแพคเกจชิพไอซีลงบนตัวถังทันสมัยมากขึ้น และเป็นที่รู้จักกันดีกับเทคโนโลยี อุปกรณ์ติดพื้นผิว ทำให้การติดตั้งหน่วยความจำหรือเพิ่มหน่วยความจำ ทำได้ยากขึ้นและต้องมีเครื่องมือเฉพาะ จึงได้มีการคิดค้น วิธีการใหม่ โดยการนำเอาตัวไอซี DRAM แบบ ติตั้งบนพื้นผิวไปติดบนแผงวงจรแผ่นเล็ก ๆ ก่อน แล้วจึงเดินลายทองแดงต่อขาจากตัวไอซี DRAM ออกมา และแยกเป็นขาเชื่อมต่อเอาไว้เมื่อต้องการจะติดตั้งก็นำเปเสียบลงในซ็อกเก็ตที่เตรียมไว้บนเมนบอร์ดได้ทันที โมดูลหน่วยความจำแบบนี้มีชื่อเรียกว่า ซิพแรม (SIP RAM : Single In-line Package RAM) แรมชนิดนี้จะมี 30 ขาการพัฒนายังไม่หยุดเพียงเท่านี้ เพื่อความสะดวกในการใช้งานมากขึ้น จึงได้มีการออกแบบซ็อกเก็ต สำหรับหน่วยความจำชั่วคราว แบบใหม่ โดยออกแบบในลักษณะคอนเน็กเตอร์ที่ส่วนของลายทองแดงบนแผ่น วงจรของซิพแรมโดยตรง ทำให้สามารถตัดขาที่ยื่นออกมา จากตัวโมดูลได้ ดังนั้นจึงได้มีการตั้งชื่อเรียกใหม่ว่า แบบซิมแรม (SIMM RAM : Single In-line Memory Module RAM)ซิพแรมมีขาต่อใช้งาน 30 ขา เช่นเดียวกับซิมแรม และสัญญาณที่ต่อใช้งานแต่ละขาก็เหมือนกันด้วย
DIMM หรือ Dual In-line Memory Moduleโดย Module นี้เพิ่งจะกำเนิดมาไม่นานนัก มี datapath ถึง 64 บิต โดยทั้งสองด้านของ circuite board จะให้สัญญาณที่ต่างกัน ตั้งแต่ CPU ตระกูล Pentium เป็นต้นมา ได้มีการออกแบบให้ใช้งานกับ datapath ที่มากว่า 32 bit เพราะฉะนั้น เราจึงพบว่าเวลาจะใส่ SIMM RAM บน slot RAM จะต้องใส่เป็นคู่ ใส่โดด ๆ แผง เดียวไม่ได้Memory Module ปัจจุบันมีอยู่ 3 รูปแบบคือ 30-pin, 72-pin, 168-pin ที่นิยมใช้ในเวลานี้คือ 168-pinรายละเอียดของ RAM แต่ละชนิดParity จะมีความสามารถในการตรวจสอบความถูกต้องของ ข้อมูล โดยจะมี bit ตรวจสอบ 1 ตัว ถ้าพบว่ามีข้อมูลผิดพลาด ก็จะเกิ system halt ในขณะที่แบบ Non-Parity จะไม่มีการตรวจสอบ bit นี้ Error Cheching and Correcting (ECC) หน่วยความจำแบบนี้ ได้พัฒนาขึ้นมาอีกระดับหนึ่ง เพราะนอกจากจะตรวจสอบว่ามีข้อมูลผิดพลาดได้แล้ว ยังสามารถแก้ไข bit ที่ผิดพลาดได้อีกด้วย โดยไม่ ทำให้ system halt แต่หากมีข้อมูลผิดพลาดมาก ๆ มันก็มี halt ได้เหมือนกัน สำหรับ ECC นี้จะเปลือง overhead เพื่อเก็บข้อมูล มากว่าแบบ Parity ดังนั้น Performance ของมันจึงถูกลดทอนลงไปบ้างชนิดและความแตกต่างของ RAMDynamic Random Access Memory (DRAM)DRAM จะทำการเก็บข้อมูลในตัวเก็บประจุ (Capaciter) ซึ่งจำเป็นต้องมีการ refresh เพื่อ เก็บข้อมูล ให้คงอยู่โดยการ refresh นี้ทำให้เกิดการหร่วงเวลาขึ้นในการเข้าถึงข้อมูล และก็เนื่องจากที่มันต้อง refresh ตัวเองอยู่ตลอดเวลานี้เองจึงเป็นเหตุให้ได้ชื่อว่า Dynamic RAM
Staic Random Access Memory (SRAM)จะต่างจาก DRAM ตรงที่ว่า DRAM ต้องทำการ refresh ข้อมูลอยู่ตลอดเวลา แต่ในขณะที่ SRAM จะเก็บข้อมูล นั้น ๆ ไว้ และจำไม่ทำการ refresh โดยอัตโนมัติ ซึ่งมันจะทำการ refresh ก็ต่อเมื่อ สั่งให้มัน refresh เท่านั้น ซึ่งข้อดีของมันก็คือความเร็ว ซึ่งเร็วกว่า DRAM ปกติมาก แต่ก็ด้วยราคาที่สูงว่ามาก จึงเป็นข้อด้อยของมัน
Fast Page Mode DRAM (FPM DRAM)FPM นั้น ก็เหมือนกับ DRAM เพียงแต่ว่า มันลดช่วงการหน่วงเวลาขณะเข้าถึงข้อมูลลง ทำให้ มันมีความเร็วในการเข้าถึงข้อมูล สูงกว่า DRAM ปกติ ซึ่งโดยที่สัญญาณนาฬิกาในการเข้าถึงข้อมูล จะเป็น 6-3-3-3 (Latency เริ่มต้นที่ 3 clock พร้อมด้วย 3 clock สำหรับการเข้าถึง page) และสำหรับ ระบบแบบ 32 bit จะมีอัตราการส่งถ่ายข้อมูลสูงสุด 100 MB ต่อวินาที ส่วนระบบแบ 64 bit จะมีอัตรา การส่งถ่ายข้อมูลที่ 200 MB ต่อววินาที เช่นกัน ปัจจุบันนี้ RAM ชนิดนี้แทบจะหมดไปจากตลาดแล้วแต่ ยังคงมีให้เห็นบ้าง และมักมีราคา ที่ค่อนข้างแพงเมื่อเที่ยบกับ RAM รุ่นใหม่ ๆ เนื่องจากที่ว่าปริมาณใน ท้องตลาดมีน้อยมาก ทั้ง ๆ ที่ยังมีคนต้องการใช้แรมชนิดนี้อยู่
Extended-Data Output (EDO) DRAMหรือเรียกอีกชื่อหนึ่งก็คือ Hyper-Page Mode DRAM ซึ่งพัฒนาขึ้นอีกระดับหนึ่ง โดยการที่มันจะอ้างอิง ตำแหน่งที่อ่านข้อมูล จากครั้งก่อนไว้ด้วย ปกติแล้วการดึงข้อมูลจาก RAM ณ ตำแหน่งใด ๆ มักจะดึงข้อมูล ณ ตำแหน่งที่อยู่ใกล้ ๆ จากการดึงก่อนหน้านี้ เพราะฉะนั้น ถ้ามีการอ้งอิง ณตำแหน่งเก่าไว้ก่อน ก็จะทำให้ เสียเวลาในการเข้าถึงตำแหน่งน้อยลง และอีกทั้งมันยังลดช่วงเวลาของ CAS latency ลงด้วย และด้วย ความสามารถนี้ ทำให้การเข้าถึงข้อมูลดีขึ้นกว่าเดิมกว่า 40% เลยทีเดียว และมีความสามารถโดยรวมสูงกว่า FPM กว่า 15% EDO จะทำงานได้ดีที่ 66 MHzด้วย timming 5-2-2-2 และก็ยังทำงานได้ดีเช่นกัน แม้จะใช้งานที่ 83 MHz ด้วย Timming นี้และหากว่า chip EDO นี้ มีความเร็วที่สูงมากพอ (มากว่า 50ns) มันจะ สามารถใช้งานได้ ณ 100 MHz ที่ Tomming 6-3-3-3 ได้อย่างสบาย อัตราการส่งถ่ายข้อมูลสูงสุด ของ DRAM ชนิดนี้อยู่ที่ 264 MB ต่อวินาที EDO RAM ในปัจจุบันนี้ไม่เป็นที่นิยมใช้แล้ว
Burst EDO (BEDO) DRAM BEDO ได้เพิ่มความสามารถขึ้นมาจาก EDO เดิม คือ Burst Mode โดยหลังจากที่มันได้ address ที่ ต้องการ adress แรกแล้วมันก็จะทำการ generate อีก 3 address ขึ้นทันที ภายใน 1 สํญญาณนาฬิกา ดังนั้น จึงตัดช่วงเวลาในการรับ adress ต่อไป เพราะฉะนั้น Timming ของมันจึงเป็น 5-1-1-1 ณ 66 MHz BEDO ไม่เป็นที่แพร่หลาย และได้รับความนิยมเพียงระยะเวลาสั้น ๆ เนื่องจากว่าทาง Intel ตัดสินใจใช้ SDRAM แทน EDO และไม่ได่ใช้ BEDO เป็นส่วนประกอบในการพัฒนา chipset ของตน ทำให้บริษัทผู้ผลิต ต่าง ๆ หันมาพัฒนา SDRAM แทน
Synchronous DRAM (SDRAM) SDRAM
จะต่างจาก DRAM เดิมตรงที่มันจะทำงานสอดคล้งกับสัญญาณนาฬิกา สำหรับ DRAM เดิมจะ ทราบตำแหน่งที่อ่าน ก็ต่อเมื่อเกิดทั้ง RAS และCAS ขึ้น แล้วจึงทำการไปอ่านข้อมูลโดยมีช่วงเวลาในการ เข้าถึงข้อมูล ตามที่เรามักจะได้เห็นบนตัว chip ของตัว RAM เลย เช่น -50, -60, -80 โดย -50 หมายถึง ช่วงเวลาเข้าถึง ใช้เวลา 50 นาโนวินาทีเป็นต้น แต่ว่า SDRAM จะใช้สัญญาณนาฬิกาเป็นตัวกำหนดการ ทำงานโดยจะใช้ความถี่ของสัญญาณเป็นตัวระบุ SDRAM จะทำงานตามสัญญาณนาฬิกาขาขึ้นเพื่อรอรับ ตำแหน่งข้อมูล ที่ต้องการให้มันอ่าน แล้วจากนั้นมันก็จะไปค้นหาให้ และให้ผลลัพธ์ออกมาหลังจากได้รับ ตำแหน่งแล้ว เท่ากับค่าของ CAS เช่น CAS 2 ก็คือ หลังจากรับตำแหน่งที่อ่านแล้วมันจะให้ผลลัพธ์ออกมา ภายใน 2 ลูกของสัญญาณนาฬิกา SDRAM จะมี Timming เป็น 5-1-1-1 ซึ่งแน่ มันเร็วพอ ๆ กันกับ BEDO RAM เลยที่เดียว แต่ว่ามันสามารถทำงานได้ ณ 100 MHz หรือมากว่า และมีอัตราการส่งถ่าย ข้อมูลสูงสุดที่ 528 MB ต่อวินาที
DDR SDRAM (หรือ SDRAM II)
DDR RAM นี้แยกออกมาจาก SDRAM โดยจุดที่ต่างกันหลัก ๆ ของทั้งสองชนิดนี้คือ DDR SDRAM นี้สามารถที่จะใช้งานได้ทั้งขาขึ้น และขาลง ของสัญญาณนาฬิกาเพื่องส่งถ่ายข้อมูล นั่นก็ทำให้อัตราส่งถ่าย เพิ่มขึ้นได้ถึงเท่าตัว ซึ่งมีอัตราการส่งถ่ายข้อมูลสูสุดถึง 1 G ต่อวินาทีเลยทีเดียว
Rambus DRAM (RDRAM)ชื่อของ RAMBUS เป็นเครื่องหมายการค้าของบริษัท RAMBUS Inc. ซึ่งตั้งมาตั้งแต่ยุค 80 แล้ว เพราะฉะนั้นชื่อนี้ ก็ไม่ได้เป็นชื่อที่ ใหม่อะไรนัก โดยปัจจุบันได้เอาหลักการของ RAMBUS มาพัฒนาใหม่ โดยการลด pin รวม static buffer และทำการปรับแต่งทาง interface ใหม่ DRAM ชนิดนี้ จะสามารถ ทำงานได้ทั้งขอบขาขึ้น และลงของสัญญาณนาฬิกา และเพียงช่องสัญญาณเดียว ของหน่วยความจำ แบบ RAMBUS นี้ มี Performance มากกว่าเป็น 3 เท่า จาก SDRAM 100 MHz แล้ว และเพียงแค่ช่อง สัญญาณเดียวนี้ก็มีอัตราการส่งถ่ายข้องมูลสูงถึง 1.6 G ต่อวินาที ถึงแม้ว่าเวลาในการเข้าถึงข้อมูลแบบ สุ่มของ RAM ชนิดนี้จะช้า แต่การเข้าถึงข้อมูลแบบต่อเนื่องจะเร็วมาก ๆ ซึ่งกาว่า RDRAM นี้มีการพัฒนา Interface และมี PCB (Printed Circuit Board) ที่ดี ๆ แล้วละก็รวมถึง Controller ของ Interface ให้ สามารถใช้งานได้ถึง 2 ช่องสัญญาณแล้วมันจะมีอัตราการส่งถ่ายข้อมูลเพิ่มเป็น 3.2 G ต่อวินาที และหากว่าสามารถใช้ได้ถึง 4 ช่องสัญญาณก็จะสามารถเพิ่มไปถึง 6.4 G ต่อวินาที
Synchronous Graphic RAM (SGRAM)SGRAM นี้ก็แยกออกมาจาก SDRAM เช่นกันโดยมันถูกปรับแต่งมาสำหรับงานด้าน Graphics เป็นพิเศษแต่โดยโครงสร้างของ Hardware แล้ว แทยไม่มีอะไรต่างจาก SDRAM เลย เราจะเห็นจากบาง Graphic Card ที่เป็นรุ่นเดียวกัน แต่ใช้ SDRAM ก็มี SGRAM ก็มี เช่น Matrox G200 แต่จุดที่ต่างกัน ก็คือ ฟังก์ชัน ที่ใช้โดย Page Register ซึ่ง SG สามารถทำการเขียนข้อมูลได้หลาย ๆ ตำแหน่ง ในสัญญาณนาฬิกาเดียว ในจุดนี้ทำให้ความเร็วในการแสดงผล และ Clear Screen ทำได้เร็วมาก และยังสามารถ เขียนแค่ บาง bit ในการ word ได้ (คือไม่ต้องเขียนข้อมูลใหม่ทั้งหมดเขียนเพียงข้อมูลที่เปลี่ยนแปลง เท่านั้น) โดยใช้ bitmask ในการเลือก bit ที่จะเขียนใหม่สำหรับงานโดยปกติแล้ว SGRAM แทบจะไม่ ให้ผลที่ต่างจาก SDRAM เลย มันเหมาะกับงานด้าน Graphics มากกว่า เพราะความสามารถที่ แสดงผลเร็วและ Clear Screen ได้เร็วมันจึงเหมาะกับใช้บน Graphics Card มากกว่า ที่จะใช้บน System
Video RAM (VRAM)VRAM ถูกออกแบบมาใช้บน Dispaly Card โดย VRAM นี้ก็มีพื้นฐานมาจาก DRAM เช่นกัน แต่ที่ทำให้มันต่างกันก็ด้วยกลไกการทำงานบางอย่าง ที่เพิ่มเข้ามา โดยที่ VRAM นั้น จะมี serial port พิเศษเพิ่มขึ้นมาอีก 1หรือ 2 port ทำให้เรามองว่ามันเป็น RAM แบบ พอร์ทคู่ (Dual-Port) หรือ ไตรพอร์ท (Triple-Port) Parallel Port ซึ่งเป็น Standard Interface ของมัน จะถูกใช้ในการติดต่อกับ Host Processor เพื่อสั่งการให้ ทำการ refresh ภาพขึ้นมาใหม่ และ Seral Port ที่เพิ่มขึ้นมา จะใช้ในการส่งข้อมูลภาพออกสู่ Display
Windowns RAM (WRAM)WRAM นี้ ดู ๆ ไปล้วเหมือนกับว่า ถูกพัฒนาโดย Matrox เพราะแทบจะเป็นผู้เดียวที่ใช้ RAM ชนิดนี้ บน Graphics Card ของตน (card ตระกูล Millenium และ Millenium II แต่ไม่รวม Millenium G200 ซึ่งเป็น ซึ่งใช้ SGRAM ) แต่ในปัจจุบันก็เห็นมีของ Number 9 ที่ใช้ WRAM เช่นกัน ในรุ่น Number 9 Revolutuon IV ที่ใช้ WRAM 8M บน Crad WRAM นี้โดยรวมแล้วก็เหมือน ๆ กับ VRAM จะต่างกันก็ตรงที่ มันรองรับ Bandwith ที่สูงกว่า อีกทั้งยังใช้ระบบ Double-Buffer อีกด้วย จึงทำให้มันเร็วกว่า VRAM อีกมากทีเดียว
แรมที่กำลังได้รับความนิยมใช้งานอยู่ในขณะนี้คือ DDR SDRAM และ DDR 2 เนื่องจากมีความเร็วในการทำงานสูงและราคาไม่แพงเมื่อเทียบกับแรมชนิดอื่น
DIMM หรือ Dual In-line Memory Moduleโดย Module นี้เพิ่งจะกำเนิดมาไม่นานนัก มี datapath ถึง 64 บิต โดยทั้งสองด้านของ circuite board จะให้สัญญาณที่ต่างกัน ตั้งแต่ CPU ตระกูล Pentium เป็นต้นมา ได้มีการออกแบบให้ใช้งานกับ datapath ที่มากว่า 32 bit เพราะฉะนั้น เราจึงพบว่าเวลาจะใส่ SIMM RAM บน slot RAM จะต้องใส่เป็นคู่ ใส่โดด ๆ แผง เดียวไม่ได้Memory Module ปัจจุบันมีอยู่ 3 รูปแบบคือ 30-pin, 72-pin, 168-pin ที่นิยมใช้ในเวลานี้คือ 168-pinรายละเอียดของ RAM แต่ละชนิดParity จะมีความสามารถในการตรวจสอบความถูกต้องของ ข้อมูล โดยจะมี bit ตรวจสอบ 1 ตัว ถ้าพบว่ามีข้อมูลผิดพลาด ก็จะเกิ system halt ในขณะที่แบบ Non-Parity จะไม่มีการตรวจสอบ bit นี้ Error Cheching and Correcting (ECC) หน่วยความจำแบบนี้ ได้พัฒนาขึ้นมาอีกระดับหนึ่ง เพราะนอกจากจะตรวจสอบว่ามีข้อมูลผิดพลาดได้แล้ว ยังสามารถแก้ไข bit ที่ผิดพลาดได้อีกด้วย โดยไม่ ทำให้ system halt แต่หากมีข้อมูลผิดพลาดมาก ๆ มันก็มี halt ได้เหมือนกัน สำหรับ ECC นี้จะเปลือง overhead เพื่อเก็บข้อมูล มากว่าแบบ Parity ดังนั้น Performance ของมันจึงถูกลดทอนลงไปบ้างชนิดและความแตกต่างของ RAMDynamic Random Access Memory (DRAM)DRAM จะทำการเก็บข้อมูลในตัวเก็บประจุ (Capaciter) ซึ่งจำเป็นต้องมีการ refresh เพื่อ เก็บข้อมูล ให้คงอยู่โดยการ refresh นี้ทำให้เกิดการหร่วงเวลาขึ้นในการเข้าถึงข้อมูล และก็เนื่องจากที่มันต้อง refresh ตัวเองอยู่ตลอดเวลานี้เองจึงเป็นเหตุให้ได้ชื่อว่า Dynamic RAM
Staic Random Access Memory (SRAM)จะต่างจาก DRAM ตรงที่ว่า DRAM ต้องทำการ refresh ข้อมูลอยู่ตลอดเวลา แต่ในขณะที่ SRAM จะเก็บข้อมูล นั้น ๆ ไว้ และจำไม่ทำการ refresh โดยอัตโนมัติ ซึ่งมันจะทำการ refresh ก็ต่อเมื่อ สั่งให้มัน refresh เท่านั้น ซึ่งข้อดีของมันก็คือความเร็ว ซึ่งเร็วกว่า DRAM ปกติมาก แต่ก็ด้วยราคาที่สูงว่ามาก จึงเป็นข้อด้อยของมัน
Fast Page Mode DRAM (FPM DRAM)FPM นั้น ก็เหมือนกับ DRAM เพียงแต่ว่า มันลดช่วงการหน่วงเวลาขณะเข้าถึงข้อมูลลง ทำให้ มันมีความเร็วในการเข้าถึงข้อมูล สูงกว่า DRAM ปกติ ซึ่งโดยที่สัญญาณนาฬิกาในการเข้าถึงข้อมูล จะเป็น 6-3-3-3 (Latency เริ่มต้นที่ 3 clock พร้อมด้วย 3 clock สำหรับการเข้าถึง page) และสำหรับ ระบบแบบ 32 bit จะมีอัตราการส่งถ่ายข้อมูลสูงสุด 100 MB ต่อวินาที ส่วนระบบแบ 64 bit จะมีอัตรา การส่งถ่ายข้อมูลที่ 200 MB ต่อววินาที เช่นกัน ปัจจุบันนี้ RAM ชนิดนี้แทบจะหมดไปจากตลาดแล้วแต่ ยังคงมีให้เห็นบ้าง และมักมีราคา ที่ค่อนข้างแพงเมื่อเที่ยบกับ RAM รุ่นใหม่ ๆ เนื่องจากที่ว่าปริมาณใน ท้องตลาดมีน้อยมาก ทั้ง ๆ ที่ยังมีคนต้องการใช้แรมชนิดนี้อยู่
Extended-Data Output (EDO) DRAMหรือเรียกอีกชื่อหนึ่งก็คือ Hyper-Page Mode DRAM ซึ่งพัฒนาขึ้นอีกระดับหนึ่ง โดยการที่มันจะอ้างอิง ตำแหน่งที่อ่านข้อมูล จากครั้งก่อนไว้ด้วย ปกติแล้วการดึงข้อมูลจาก RAM ณ ตำแหน่งใด ๆ มักจะดึงข้อมูล ณ ตำแหน่งที่อยู่ใกล้ ๆ จากการดึงก่อนหน้านี้ เพราะฉะนั้น ถ้ามีการอ้งอิง ณตำแหน่งเก่าไว้ก่อน ก็จะทำให้ เสียเวลาในการเข้าถึงตำแหน่งน้อยลง และอีกทั้งมันยังลดช่วงเวลาของ CAS latency ลงด้วย และด้วย ความสามารถนี้ ทำให้การเข้าถึงข้อมูลดีขึ้นกว่าเดิมกว่า 40% เลยทีเดียว และมีความสามารถโดยรวมสูงกว่า FPM กว่า 15% EDO จะทำงานได้ดีที่ 66 MHzด้วย timming 5-2-2-2 และก็ยังทำงานได้ดีเช่นกัน แม้จะใช้งานที่ 83 MHz ด้วย Timming นี้และหากว่า chip EDO นี้ มีความเร็วที่สูงมากพอ (มากว่า 50ns) มันจะ สามารถใช้งานได้ ณ 100 MHz ที่ Tomming 6-3-3-3 ได้อย่างสบาย อัตราการส่งถ่ายข้อมูลสูงสุด ของ DRAM ชนิดนี้อยู่ที่ 264 MB ต่อวินาที EDO RAM ในปัจจุบันนี้ไม่เป็นที่นิยมใช้แล้ว
Burst EDO (BEDO) DRAM BEDO ได้เพิ่มความสามารถขึ้นมาจาก EDO เดิม คือ Burst Mode โดยหลังจากที่มันได้ address ที่ ต้องการ adress แรกแล้วมันก็จะทำการ generate อีก 3 address ขึ้นทันที ภายใน 1 สํญญาณนาฬิกา ดังนั้น จึงตัดช่วงเวลาในการรับ adress ต่อไป เพราะฉะนั้น Timming ของมันจึงเป็น 5-1-1-1 ณ 66 MHz BEDO ไม่เป็นที่แพร่หลาย และได้รับความนิยมเพียงระยะเวลาสั้น ๆ เนื่องจากว่าทาง Intel ตัดสินใจใช้ SDRAM แทน EDO และไม่ได่ใช้ BEDO เป็นส่วนประกอบในการพัฒนา chipset ของตน ทำให้บริษัทผู้ผลิต ต่าง ๆ หันมาพัฒนา SDRAM แทน
Synchronous DRAM (SDRAM) SDRAM
จะต่างจาก DRAM เดิมตรงที่มันจะทำงานสอดคล้งกับสัญญาณนาฬิกา สำหรับ DRAM เดิมจะ ทราบตำแหน่งที่อ่าน ก็ต่อเมื่อเกิดทั้ง RAS และCAS ขึ้น แล้วจึงทำการไปอ่านข้อมูลโดยมีช่วงเวลาในการ เข้าถึงข้อมูล ตามที่เรามักจะได้เห็นบนตัว chip ของตัว RAM เลย เช่น -50, -60, -80 โดย -50 หมายถึง ช่วงเวลาเข้าถึง ใช้เวลา 50 นาโนวินาทีเป็นต้น แต่ว่า SDRAM จะใช้สัญญาณนาฬิกาเป็นตัวกำหนดการ ทำงานโดยจะใช้ความถี่ของสัญญาณเป็นตัวระบุ SDRAM จะทำงานตามสัญญาณนาฬิกาขาขึ้นเพื่อรอรับ ตำแหน่งข้อมูล ที่ต้องการให้มันอ่าน แล้วจากนั้นมันก็จะไปค้นหาให้ และให้ผลลัพธ์ออกมาหลังจากได้รับ ตำแหน่งแล้ว เท่ากับค่าของ CAS เช่น CAS 2 ก็คือ หลังจากรับตำแหน่งที่อ่านแล้วมันจะให้ผลลัพธ์ออกมา ภายใน 2 ลูกของสัญญาณนาฬิกา SDRAM จะมี Timming เป็น 5-1-1-1 ซึ่งแน่ มันเร็วพอ ๆ กันกับ BEDO RAM เลยที่เดียว แต่ว่ามันสามารถทำงานได้ ณ 100 MHz หรือมากว่า และมีอัตราการส่งถ่าย ข้อมูลสูงสุดที่ 528 MB ต่อวินาที
DDR SDRAM (หรือ SDRAM II)
DDR RAM นี้แยกออกมาจาก SDRAM โดยจุดที่ต่างกันหลัก ๆ ของทั้งสองชนิดนี้คือ DDR SDRAM นี้สามารถที่จะใช้งานได้ทั้งขาขึ้น และขาลง ของสัญญาณนาฬิกาเพื่องส่งถ่ายข้อมูล นั่นก็ทำให้อัตราส่งถ่าย เพิ่มขึ้นได้ถึงเท่าตัว ซึ่งมีอัตราการส่งถ่ายข้อมูลสูสุดถึง 1 G ต่อวินาทีเลยทีเดียว
Rambus DRAM (RDRAM)ชื่อของ RAMBUS เป็นเครื่องหมายการค้าของบริษัท RAMBUS Inc. ซึ่งตั้งมาตั้งแต่ยุค 80 แล้ว เพราะฉะนั้นชื่อนี้ ก็ไม่ได้เป็นชื่อที่ ใหม่อะไรนัก โดยปัจจุบันได้เอาหลักการของ RAMBUS มาพัฒนาใหม่ โดยการลด pin รวม static buffer และทำการปรับแต่งทาง interface ใหม่ DRAM ชนิดนี้ จะสามารถ ทำงานได้ทั้งขอบขาขึ้น และลงของสัญญาณนาฬิกา และเพียงช่องสัญญาณเดียว ของหน่วยความจำ แบบ RAMBUS นี้ มี Performance มากกว่าเป็น 3 เท่า จาก SDRAM 100 MHz แล้ว และเพียงแค่ช่อง สัญญาณเดียวนี้ก็มีอัตราการส่งถ่ายข้องมูลสูงถึง 1.6 G ต่อวินาที ถึงแม้ว่าเวลาในการเข้าถึงข้อมูลแบบ สุ่มของ RAM ชนิดนี้จะช้า แต่การเข้าถึงข้อมูลแบบต่อเนื่องจะเร็วมาก ๆ ซึ่งกาว่า RDRAM นี้มีการพัฒนา Interface และมี PCB (Printed Circuit Board) ที่ดี ๆ แล้วละก็รวมถึง Controller ของ Interface ให้ สามารถใช้งานได้ถึง 2 ช่องสัญญาณแล้วมันจะมีอัตราการส่งถ่ายข้อมูลเพิ่มเป็น 3.2 G ต่อวินาที และหากว่าสามารถใช้ได้ถึง 4 ช่องสัญญาณก็จะสามารถเพิ่มไปถึง 6.4 G ต่อวินาที
Synchronous Graphic RAM (SGRAM)SGRAM นี้ก็แยกออกมาจาก SDRAM เช่นกันโดยมันถูกปรับแต่งมาสำหรับงานด้าน Graphics เป็นพิเศษแต่โดยโครงสร้างของ Hardware แล้ว แทยไม่มีอะไรต่างจาก SDRAM เลย เราจะเห็นจากบาง Graphic Card ที่เป็นรุ่นเดียวกัน แต่ใช้ SDRAM ก็มี SGRAM ก็มี เช่น Matrox G200 แต่จุดที่ต่างกัน ก็คือ ฟังก์ชัน ที่ใช้โดย Page Register ซึ่ง SG สามารถทำการเขียนข้อมูลได้หลาย ๆ ตำแหน่ง ในสัญญาณนาฬิกาเดียว ในจุดนี้ทำให้ความเร็วในการแสดงผล และ Clear Screen ทำได้เร็วมาก และยังสามารถ เขียนแค่ บาง bit ในการ word ได้ (คือไม่ต้องเขียนข้อมูลใหม่ทั้งหมดเขียนเพียงข้อมูลที่เปลี่ยนแปลง เท่านั้น) โดยใช้ bitmask ในการเลือก bit ที่จะเขียนใหม่สำหรับงานโดยปกติแล้ว SGRAM แทบจะไม่ ให้ผลที่ต่างจาก SDRAM เลย มันเหมาะกับงานด้าน Graphics มากกว่า เพราะความสามารถที่ แสดงผลเร็วและ Clear Screen ได้เร็วมันจึงเหมาะกับใช้บน Graphics Card มากกว่า ที่จะใช้บน System
Video RAM (VRAM)VRAM ถูกออกแบบมาใช้บน Dispaly Card โดย VRAM นี้ก็มีพื้นฐานมาจาก DRAM เช่นกัน แต่ที่ทำให้มันต่างกันก็ด้วยกลไกการทำงานบางอย่าง ที่เพิ่มเข้ามา โดยที่ VRAM นั้น จะมี serial port พิเศษเพิ่มขึ้นมาอีก 1หรือ 2 port ทำให้เรามองว่ามันเป็น RAM แบบ พอร์ทคู่ (Dual-Port) หรือ ไตรพอร์ท (Triple-Port) Parallel Port ซึ่งเป็น Standard Interface ของมัน จะถูกใช้ในการติดต่อกับ Host Processor เพื่อสั่งการให้ ทำการ refresh ภาพขึ้นมาใหม่ และ Seral Port ที่เพิ่มขึ้นมา จะใช้ในการส่งข้อมูลภาพออกสู่ Display
Windowns RAM (WRAM)WRAM นี้ ดู ๆ ไปล้วเหมือนกับว่า ถูกพัฒนาโดย Matrox เพราะแทบจะเป็นผู้เดียวที่ใช้ RAM ชนิดนี้ บน Graphics Card ของตน (card ตระกูล Millenium และ Millenium II แต่ไม่รวม Millenium G200 ซึ่งเป็น ซึ่งใช้ SGRAM ) แต่ในปัจจุบันก็เห็นมีของ Number 9 ที่ใช้ WRAM เช่นกัน ในรุ่น Number 9 Revolutuon IV ที่ใช้ WRAM 8M บน Crad WRAM นี้โดยรวมแล้วก็เหมือน ๆ กับ VRAM จะต่างกันก็ตรงที่ มันรองรับ Bandwith ที่สูงกว่า อีกทั้งยังใช้ระบบ Double-Buffer อีกด้วย จึงทำให้มันเร็วกว่า VRAM อีกมากทีเดียว
แรมที่กำลังได้รับความนิยมใช้งานอยู่ในขณะนี้คือ DDR SDRAM และ DDR 2 เนื่องจากมีความเร็วในการทำงานสูงและราคาไม่แพงเมื่อเทียบกับแรมชนิดอื่น
