หน้าที่ของ Power suppy




เพาเวอร์ซัพพลาย Power Supply
อุปกรณ์ชิ้นหนึ่งในเครื่องคอมพิวเตอร์ที่เรามักจะมองข้ามไปและเป็นอุปกรณ์ที่สำคัญเพราะถ้าขาดเจ้าตัวนี้แล้วเครื่องคอมพิวเตอร์ตัวเก่งของเราก็เปรียบเสมือนกล่องเหล็กธรรมดาๆใช้การอะไรไม่ได้ อุปกรณ์ชิ้นนี้ก็คือ แหล่งจ่ายไฟ หรือที่เรามักจะเรียกกันว่า เพาเวอร์ซัพพลาย (Power Supply)นั่นเอง
เพาเวอร์ซัพพลายมีหน้าที่หลักก็คือ เปลี่ยนแรงดันกระแสสลับจากไฟบ้าน 220โวลท์เอซีี ให้เป็นแรงดันไฟตรงดีซีที่คอมพิวเตอร์ต้องใช้
แหล่งจ่ายไฟคอมพิวเตอร์ส่วนบุคคลหรือคอมพิวเตอร์พีซีนั้น ส่วนใหญ่จะบรรจุในเคสด้านหลังถ้ามองไปที่หลังเคสจะเห็นก่องเหล็กสี่เหลี่ยมมีช่องเสียบสายไฟและพัดลมเพื่อระบายความร้อนเพาเวอร์ซัพพลาย Power Supplyอุปกรณ์ชิ้นหนึ่งในเครื่องคอมพิวเตอร์ที่เรามักจะมองข้ามไปและเป็นอุปกรณ์ที่สำคัญเพราะถ้าขาดเจ้าตัวนี้แล้วเครื่องคอมพิวเตอร์ตัวเก่งของเราก็เปรียบเสมือนกล่องเหล็กธรรมดาๆใช้การอะไรไม่ได้ อุปกรณ์ชิ้นนี้ก็คือ แหล่งจ่ายไฟ หรือที่เรามักจะเรียกกันว่า เพาเวอร์ซัพพลาย (Power Supply)นั่นเองพาเวอร์ซัพพลายมีหน้าที่หลักก็คือ เปลี่ยนแรงดันกระแสสลับจากไฟบ้าน 220โวลท์เอซีี ให้เป็นแรงดันไฟตรงดีซีที่คอมพิวเตอร์ต้องใช้แหล่งจ่ายไฟคอมพิวเตอร์ส่วนบุคคลหรือคอมพิวเตอร์พีซีนั้น ส่วนใหญ่จะบรรจุในเคสด้านหลังถ้ามองไปที่หลังเคสจะเห็นก่องเหล็กสี่เหลี่ยมมีช่องเสียบสายไฟและพัดลมเพื่อระบายความร้อนเพาเวอร์ซัพพลายจะใช้เทคโนโลยีที่เราเรียกว่า สวิตชิ่งเพาเวอร์ซัพพลายคือการเปลี่ยนแรงดันอินพุตกระแสสลับเอซี ให้เป็นแรงดันตํ่ากระแสตรงแรงดันที่ออกแบบให้ออกมาจากเพาเวอร์ซัพพลายมีอยู่ทั่วไป 3ระดับคือ3.3โวลท์ , 5โวลท์ และ 12โวลท์ โดยที่แรงดัน3.3โวลท์และแรงดัน5โวลท์จะนำไปใช้ในวงจรดิจิตอล ส่วนแรงดัน12โวลท์ถูกนำไปใช้ในการหมุนมอเตอร์ของดิสท์ไดรฟ์และพัดลมระบายความร้อน




เมื่อหลายปีก่อนบางท่านที่เคยใช้คอมพิวเตอร์ยุคแรกๆตั้งแต่รุ่น 8088จนถึงรุ่น 486 คงจะจำได้ว่าสวิตช์เปิดปิดของคอมพิวเตอร์รุ่นเก่าพวกนี้จะแตกต่างจากสวิตช์ปิดเปิดคอมพิวเตอร์ในปัจจุบัน ด้วยเหตุว่า คอมพิวเตอร์รุ่นแรกๆนั้น จะใช้เพาเวอร์ซัพพลายแบบ AT ซึ่งมีสวิตช ์เพื่อควบคุมการปิดเปิดเพาเวอร์ซัพพลายโดยตรง และใช้สวิตช์กดติดค้างคล้ายๆกับสวิตช์เปิดปิดไฟบ้าน ซึ่งต่างจากคอมพิวเตอร์ในปัจจุบันจะใช้สวิตช์แบบกดติดปล่อยดับ สวิตช์นี้จะไม่ต่อเข้ากับเพาเวอร์ซัพพลายโดยตรงแต่จะต่อกับแผงวงจรเมนบอร์ดของคอมพิวเตอร์ โดยใช้การควบคุมการปิดเปิดจากโปรแกรมปฎิบัติงาน สั่งให้แผงเมนบอร์ดปิดเพาเวอร์ซํพพลาย เมื่อเรากดสวิตช์นี้ เมนบอร์ดจะส่งแรงดัน 5โวลท์ไปยังส่วนควบคุมในเพาเวอร์ํซัพพลายเพื่อเปิดปิดการทำงานของตัวมันแรงดันไฟตรงนี้เราเรียกว่าแรงดัน VSB เพาเวอร์ซัพพลายรุ่นใหม่นี้เราเรียกแบบว่า แบบ ATX


ถ้าพูดถึงเทคโนโลยีสวิตชิ่งในเพาเวอร์ซัพพลายจะเห็นได้ว่ามีการพัฒนามาตั้งแต่ปี คศ.1980 ในตอนนั้นเพาเวอร์ซัพพลายมีขนาดใหญ่และนํ้าหนักมากที่เป็นเช่นนั้นเพราะว่าในตัวเพาเวอร์ซํพพลายต้องใช้หม้อแปลงและตัวเก็บประจุที่มีขนาดใหญ่ ซึ่งในปัจจุบันได้พัฒนาลดขนาดและนํ้าหนักของเพาเวอร์ซัพพลายลงได้มาก
เทคโนโลยีสวิตชิ่งไม่ใช่แค่นำไปใช้แต่คอมพิวเตอร์เท่านั้นแต่ยังได้นำไปใช้ในการสร้างไฟกระแสสลับจากไฟตรง12โวลท์ของแบตเตอรี่รถยนต์เพื่อไปจ่ายให้เครื่องใช้ไฟฟ้า เช่นทีวี วิดีโอ ดังจะเห็นได้จากรถตู้หรือรถทัวร์เค้าใช้กัน วงจรพวกนี้เราเรียกว่า อินเวอร์เตอร์ เพาเวอร์ซํพพลายที่มีขายตามท้องตลาดนั้นมีหลายราคา หลายกำลังวัตต์ให้เลือก ตั้งแต่200วัตต์ จนถึง 400วัตต์ขึ้นอยู่กับว่าคอมพิวเตอร์เราใช้ทรัพยากรหรือว่ามีอุปกรณ์ต่อมากน้อยเพียงใด
อุปกรณ์ในคอมพิวเตอร์ กำลังวัตต์ที่อุปกรณ์ใช้ หน่วยประมวลผล CPU 15 - 45 วัตต์ Mainboard 20 - 30 วัตต์ Hard disk 5 - 15 วัตต์ CD-ROM drive 10 - 25 วัตต์ หน่วยความจำ RAM 5 - 11 วัตต์ Floppy disk drive 5 วัตต์ การ์แสดงผล AGP 20 - 30 วัตต์ การ์ด PCI เช่นการ์ดเสียง 5 วัตต์ การ์ด SCSI 20 - 25 วัตต์ การ์ด LAN 4 วัตต์ พัดลมระบายความร้อน 2 - 4 วัตต์
จะเห็นได้ว่ากำลังไฟทั้งหมดถ้ารวมๆกันแล้วก็ไม่เกิน 250วัตต์ จึงพอเพียงสำหรับเพาเวอร์ซํพพลายที่มีขายในปัจจุบัน
ปัญหาที่เราพบบ่อยๆกับเจ้าตัวเพาเวอร์ซํพพลายก็คือความร้อนที่เกิดจากตัวมันเองโดยทั่วไปเพาเวอร์ซัพพลายจะมีพัดลมช่วยระบายความร้อน แต่ถ้าพัดลมนั้นเกิดเสื่อมสภาพ หมุนช้าลงหรือหยุดหมุนไป อุปกรณ์อิเล็กทรอนิกส์ในเพาเวอร์ซัพพลายก็จะร้อนขึ้นจนอาจจะไหม้ได้ หลังจากนั้นคอมพิวเตอร์ก็จะหยุดทำงานพร้อมกับมีกลิ่นไหม้ตามมา ฉะนั้นถ้าเป็นไปได้ก็ควรสำรวจพัดลมหรือฟังเสียงพัดลมของเพาเวอร์ซัพพลาย ถ้าพัดลมหมุนช้าหรือหยุดหมุนไปก็ให้ปิดเครื่องทันที ถ้ามีฝีมือหน่อยก็ถอดฝาออกมาแล้วก็ซื้อพัดลมขนาดเดียวกันมาเปลี่ยนแทน หรือถ้าไม่อยากยุ่งยากก็ซื้อใหม่ทั้งชุดเลย ปัจจุบันราคาของเพาเวอร์ซัพพลายไม่แพงมากนัก อยู่ระหว่างประมาณ 350 ถึง 500บาทขึ้นอยู่กับกำลังวัตต์ที่ใช้และรูปแบบของเพาเวอร์ซัพพลาย เวลาเปลี่ยนก็ควรปลดสายไฟออกทั้งหมดก่อนเพื่อป้องกันความเสียหายที่จะตามมาด้วยเหตุนี้ผู้ผลิตเมนบอร์ดจึงได้สร้างเมนบอร์ที่สามารถอ่านค่าความเร็วของพัดลมทุกตัวในคอมพิวเตอร์ รวมทั้งพัดลมของเพาเวอร์ซํพพลายด้วย โดยเมื่อพัดลมหมุนช้าลง หน่วยควบคุมในเมนบอร์ดก็จะส่งสัญญาณผ่านโปรแกรมมอนิเตอร์เตือนผู้ใช้ที่หน้าจอ ก่อนที่จะดับเครื่องตัวเองเพื่อป้องกันความเสียหายที่จะตามมา

หน้าที่ของ CD ROM


การทำงานของ CD-ROM ภายในซีดีรอมจะแบ่งเป็นแทร็กและเซ็กเตอร์เหมือนกับแผ่นดิสก์ แต่เซ็กเตอร์ในซีดีรอมจะมีขนาดเท่ากัน ทุกเซ็กเตอร์ ทำให้สามารถเก็บข้อมูลได้มากขึ้น เมื่อไดรฟ์ซีดีรอมเริ่มทำงานมอเตอร์จะเริ่มหมุนด้วยความเร็ว หลายค่า ทั้งนี้เพื่อให้อัตราเร็วในการอ่านข้อมูลจากซีดีรอมคงที่สม่ำเสมอทุกเซ็กเตอร์ ไม่ว่าจะเป็นเซ็กเตอร์ ที่อยู่รอบนอกกรือวงในก็ตาม จากนั้นแสงเลเซอร์จะฉายลงซีดีรอม โดยลำแสงจะถูกโฟกัสด้วยเลนส์ที่เคลื่อนตำแหน่งได้ โดยการทำงานของขดลวด ลำแสงเลเซอร์จะทะลุผ่านไปที่ซีดีรอมแล้วถูกสะท้อนกลับ ที่ผิวหน้าของซีดีรอมจะเป็น หลุมเป็นบ่อ ส่วนที่เป็นหลุมลงไปเรียก "แลนด์" สำหรับบริเวณที่ไม่มีการเจาะลึกลงไปเรียก "พิต" ผิวสองรูปแบบนี้เราใช้แทนการเก็บข้อมูลในรูปแบบของ 1 และ 0 แสงเมื่อถูกพิตจะกระจายไปไม่สะท้อนกลับ แต่เมื่อแสงถูกเลนส์จะสะท้อนกลับผ่านแท่งปริซึม จากนั้นหักเหผ่านแท่งปริซึมไปยังตัวตรวจจับแสงอีกที ทุกๆช่วงของลำแสงที่กระทบตัวตรวจจับแสงจะกำเนิดแรงดันไฟฟ้า หรือเกิด 1 และ 0 ที่ทำให้คอมพิวเตอร์สามารถเข้าใจได้ ส่วนการบันทึกข้อมูลลงแผ่นซีดีรอมนั้นต้องใช้แสงเลเซอร์เช่นกัน โดยมีลำแสงเลเซอร์จากหัวบันทึกของเครื่อง บันทึกข้อมูลส่องไปกระทบพื้นผิวหน้าของแผ่น ถ้าส่องไปกระทบบริเวณใดจะทำให้บริเวณนั้นเป็นหลุมขนาดเล็ก บริเวณทีไม่ถูกบันทึกจะมีลักษณะเป็นพื้นเรียบสลับกันไปเรื่อยๆตลอดทั้งแผ่น แผ่นซีดีรอมเป็นสื่อในการเก็บข้อมูลแบบออปติคอล (Optical Storage) ใช้ลำแสงเลเซอร์ในการอ่านข้อมูล แผ่นซีดีรอม ทำมาจากแผ่นพลาสติกเคลือบด้วยอลูมิเนียม เพื่อสะท้อนแสงเลเซอร์ที่ยิงมา เมื่อแสงเลเซอร์ที่ยิงมาสะท้อนกลับไป ที่ตัวอ่านข้อมูลที่เรียกว่า Photo Detector ก็อ่านข้อมูลที่ได้รับกลับมาว่าเป็นอะไร และส่งค่า 0 และ 1 ไปให้กลับซีพียู เพื่อนำไปประมวลผลต่อไป ความเร็วของไดรฟ์ซีดีรอม มีหลายความเร็ว เช่น 2x 4x หรือ 16x เป็นต้น ซึ่งค่า 2x หมายถึงไดรว์ซีดีรอมมี ความเร็วในการหมุน 2 เท่า ไดรส์ตัวแรกที่เกิดขึ้นมามีความเร็ว 1x จะมีอัตราในการโอนถ่ายข้อมูล (Data Tranfer Rate) 150 KB ต่อวินาที ส่วนไดรฟ์ที่มีความเร็วสูงกว่านี้ ก็จะมีความเร็วในการโอนถ่ายข้อมูล ตามตาราง ความเร็วของไดรว์ ซีดีรอม อัตราการโอนถ่ายข้อมูล (กิโลไบต์ต่อวนาที)1x 1502x 3003x 4504x 6006x 9008x 1,20010x 1,500ความเร็วในการเข้าถึงข้อมูล (Access Time) ความเร็วในการเข้าถึงข้อมูลคือ ช่วงระยะเวลาที่ไดรว์ซีดีรอมสามารถอ่านข้อมูลจากแผ่นซีดีรอม แล้วส่งไป ประมวลผล หน่วยที่ใช้วัดความเร็วนี้คือ มิลลิวินาที (milliSecond) หรือ ms ปกติแล้วความเร็วมตราฐานที่ เป็นของไดรว์ซีดีรอม 4x ก็คือ 200 ms แต่ตัวเลขนี้จะเป็นตัวเลขเฉลี่ยเท่านั้น เป็นไปไม่ได้แน่นอนว่าไดรว์ ซีดีรอมจะมีความเร็วในการเข้าถึงข้อมูลบนแผ่นซีดีรอมเท่ากันทั้งหมด เพราะว่าความเร็วที่แท้จริงนั้นจะขึ้นอยู่ กับว่าข้อมูลที่กำลังอ่าน อยู่ในตำแหน่งไหนบนแผ่นซีดี ถ้าข้อมูลอยู่ในตำแหน่งด้านใน หรือวงในของแผ่นซีดี ก็จะมีความเร็วในการเข้าถึงสูง แต่ถ้าข้อมูลอยู่ด้านนอกหรือวงนอกของแผ่น ก็จะทำให้ความเร็วลดลงไป แคชและบัฟเฟอร์ ไดรว์ซีดีรอมรุ่นใหม่ๆ มักจะมีหน่วยความจำที่เรียกว่าแคชหรือบัพเฟอร์ติดตั้งมาบนบอร์ดของซีดีรอมไดรว์ มาด้วย แคชหรือบัพเฟอร์ที่ว่านี้ก็คือชิปหน่วยความจำธรรมดาที่ติดตั้งไว้เพื่อเก็บข้อมูลชั่วคราวก่อนที่จะส่ง ข้อมูลไปประมวลผลต่อไป เพื่อช่วยเพิ่มความเร็วในการอ่านข้อมูลจากไดรว์ซีดีรอม ซึ่งแคชนี้มีหน้าที่เหมือน กับแคชในฮาร์ดดิกส์ ที่จะช่วยประหยัดเวลา ในการอ่านข้อมูลจากแผ่นซีดี เพราะถ้าข้อมูลที่ร้องขอมามีอยู่ ในแคชแล้ว ก็ไม่ต้องเสยเวลาไปอ่านข้อูลจากแผ่นอีก ขนาดของแคชในไดรว์ซีดีรอมทั่วๆ ไปก็คือ 256 กิโลไบต์ ซึ่งถ้ายิ่งมีแคชที่มีขนาดใหญ่ ก็ยิ่งช่วยเพิ่มความเร็วในการส่งถ่ายข้อมูล ให้สูงขึ้นไปอีก ข้อดีของการติดตั้งแคชลงไปในไดรว์ซีดีรอมก็คือ แคชจะช่วยให้สามารถรับ-ส่งข้อมูล ได้ด้วยความเร็ว สม่ำเสมอ เมื่อแอพพลิเคชั่นร้องขอข้อมูล มายังไดรว์ซีดีรอม แทนที่จะต้องไปอ่านข้อมูลจากแผ่นซีดี ซึ่งมี ความเร็วต่ำ ก็สามารถอ่านข้อมูล ที่ต้องการจากแคช ที่มีความเร็วมากกว่าแทนได้ ยิ่งมีแคชจำนวนมากแล้วก็ สามารถที่จะเก็บข้อมูลมาไว้ในแคชได้เยอะขึ้น ทำให้เสียเวลาอ่านข้อมูลจากแผ่นซีดีน้อยลง อินเตอร์เฟซของไดรว์ซีดีรอม อินเตอร์เฟซของไดรว์ซีดีรอมมีอยู่ 2 ชนิดคือ IDE ซึ่งมีราคาถูก มีความเร็วในการส่งถ่ายข้อมูลอยู่ในขั้น ที่ยอมรับได้ และชนิด SCSI มีราคาแพงกว่าแบบ IDE แต่ก็จะมีความเร็วในการส่งถ่ายข้อมูลสูงขึ้นด้วย เหมาะสำหรับนำมาใช้เป็นซีดีเซร์ฟเวอร์ เพราะต้องการความเร็ว และความแน่นอนในการส่งถ่ายข้อมูลมากว่า ไดรฟ์ซีดีรอมจะมีอยู่ 2 แบบ คือ แบบติดตั้งภายใน และแบบติดตั้งถายนอก แบบติดตั้งภายในมีข้อดีคือ ประหยัดพื้นที่ในการวางซีดีรอมไดรว์และไม่ต้องใช้อดแปเตอร์เพื่อจ่ายไฟให้กับไดรว์ซีดีรอม และที่สำคัญมีราคาถูกกว่าแบบติดตั้งภายนอก แบบบติดตั้งภายนอกมีข้อดีคือ สามารถพกพาไปใช้กับ เครื่องอื่นได้สะดวก เทคโนโลยีซีดีรอม เทคโนโลยีซีดีรอมแบบที่นิยมใชกันมีอยู่ 2 ประเภทคือ CLV (Constant Linear Velocity) และ CAV (Constant Angular Velocity) การทำงานของ CLV คือตัวไดรฟ์จะทำงานที่ความเร็วในการส่งผ่านข้อมูลที่แน่นอน (ความเร็ว X) แต่มอเตอร์ นั้นหมุนที่ความเร็วระดับต่างๆ กันขึ้นอยู่กับเนื้อที่ในการเก็บข้อูล โดยหากอ่านข้อมูลบริเวณด้านในของแผ่นซีดี ตัวไดรฟ์จะหมุนที่ความเร็วสูง แต่เมื่อมีการอ่านข้อมูลบริเวณด้านนอก ตัวไดรฟ์จะลดความเร็วรอบลง โดย ความเร็วรอบนจะอยู่ระหว่าง 500 ถึง 4,000 รอบต่อนาที สำหรับซีดีรอมความเร็ว 8 เท่า ซึ่งเทคโนโลยีนี้ทำ การเพิ่มความเร็วในการถ่ายข้อมูลโอนข้อมูลได้ยาก เนื่อจากต้องคงความเร็ว ในการโอนถ่ายข้อมูลที่ 16 เท่านั้น เมื่อข้อมูลถูกเก็บอยู่ในพื้นที่วงในของแผ่นซีดี ตัวไดรฟ์จำเป็นต้องหมุนด้วยความเร็วสูง เพื่อให้คงอัตราการ ถ่ายโอนข้อมูลนั้นไว้ ทำให้เกิดปัญหาความร้อนและเกิดข้อมผิดพลาดในการรับข้อมูลได้มากขึ้น แต่สำหรับเทคโนโลยี CAV ซึ่งเป็นเทคโนโลยีที่ใหม่กว่านั้นจะมีการทำงานที่ต่างกันโดยตัวไดรฟ์ CAV นั้นจะมีความเร็วในการหมุนคง ที่เช่นเดียวกับที่เป็นอยู่ในฮาร์ดดิสก์ เมื่อมีการอ่านข้อมูลบริเวณวงในของ แผ่นซีดีรอมนั้นตัวไดรฟ์อาจจะทำความเร็วในระดับ 8-12 เท่า แต่ประโยชน์ที่ได้จาก แต่ประโยชนที่ได้จาก ตัวไดรฟ์เทคโนโลยีนี้ก็คือเมื่อไดรฟ์ ทำการอ่านข้อมูลบริเวณวงนอกของแผ่นซีดีความเร็ว ในการอ่านจะเพิ่มขึ้น เป็น 16 เท่า เพราะเนื้อที่ด้านนอกของซีดีนั้นจะเก็บข้อมูลมากว่าพื้นที่วงในของแผ่น

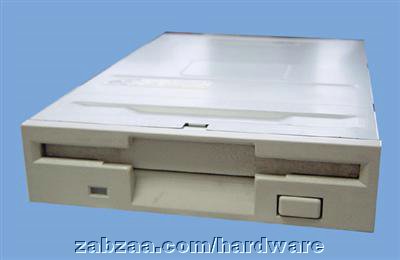

หน้าที่ของDisk drive







เครื่องจานแม่เหล็ก (disk drive) เป็นเครื่องที่ใช้อ่านและบันทึกข้อมูลบนจานแม่เหล็ก มีหลักการทำงานคล้ายเครื่องเล่นจานเสียงธรรมดาทั่ว ๆ ไป แต่แทนที่จะมีเข็มกลับมีหัวอ่านและหรือหัวบันทึก (read-write head) คล้ายเครื่องแถบแม่เหล็กที่เคลื่อนที่เข้าออกได้ เครื่องจานแม่เหล็ก มีสองแบบ คือ แบบจานติดอยู่กับเครื่อง (fixed disk) และแบบยกจานออกเปลี่ยนได้ (removable disk)
จานแม่เหล็กส่วนใหญ่ทำด้วยพลาสติก มีรูปร่างเป็นจานกลมคล้ายจานเสียงธรรมดา แต่ฉาบผิวทั้งสองข้างด้วยสารแม่เหล็กเฟอรัสออกไซด์ การบันทึกทำบนผิวของสารแม่เหล็กแทนที่จะเซาะเป็นร่องเล็ก ๆ การอ่านและการบันทึกข้อมูลกระทำโดยใช้หัวอ่านที่ติดตั้งไว้บนแผงที่สามารถเลื่อนเข้าออกได้
ข้อมูลจะถูกบันทึกไว้บนรอยทางวงกลมบนผิวจานซึ่งมีจำนวนต่าง ๆ เช่น 100-500 รอยทาง ขนาดเส้นผ่านศูนย์กลางของจานมีตั้งแต่ 1-3 ฟุต สามารถบันทึกตัวอักษรได้หลายล้านตัวอักษร การบันทึกใช้บันทึกทีละบิตโดยใช้แปดบิตต่อหนึ่งไบต์ จานแม่เหล็กหมุนเร็วประมาณ 1,500-1,800 รอบต่อนาที สามารถค้นหาข้อมูลด้วยเวลาเฉลี่ยประมาณ 50 มิลลิวินาที สามารถย้ายข้อมูลด้วยอัตราเร็วสูงถึง 320,000 ไบต์ต่อวินาที ขอให้เราสังเกตว่าเวลาเฉลี่ยเหล่านี้เป็นเวลาที่ช้ากว่าเครื่องรุ่นใหม่ ๆ มาก
ถ้าต้องการเก็บข้อมูลจำนวนมาก เขาจะใช้จานแม่เหล็กที่มีจำนวน 2 หรือ 6 หรือ 12 จานมาติดตั้งซ้อนกันตามแนวดิ่ง รวมกันเป็นหนึ่งหน่วย เรียกว่า ดิสก์แพ็ค (disk pack) ซึ่งเราสามารถยกดิสก์แพ็คเข้าออกจากเครื่องได้ การทำเช่นนี้ ทำให้จานแม่เหล็กสามารถทำหน้าที่คล้ายแถบแม่เหล็ก

หน้าที่ของRam







RAM ย่อมาจากคำว่า Random-Access Memory เป็นหน่วยความจำของระบบ มีหน้าที่รับข้อมูลเพื่อส่งไปให้ CPU ประมวลผลจะต้องมีไฟเข้า Module ของ RAM ตลอดเวลา ซึ่งจะเป็น chip ที่เป็น IC ตัวเล็กๆ ถูก pack อยู่บนแผงวงจร หรือ Circuit Board เป็น moduleเทคโนโลยีของหน่วยความจำมีหลักการที่แตกแยกกันอย่างชัดเจน 2 เทคโนโลยี คือหน่วยความจำแบบ DDR หรือ Double Data Rate (DDR-SDRAM, DDR-SGRAM) ซึ่งเป็นเทคโนโลยีที่พัฒนาต่อเนื่องมาจากเทคโนโลยีของหน่วยความจำแบบ SDRAM และ SGRAM และอีกหนึ่งคือหน่วยความจำแบบ Rambus ซึ่งเป็นหน่วยความจำที่มีแนวคิดบางส่วนต่างออกไปจากแบบอื่น






DDR - RAM






หน่วยความจำแบบ DDR-SDRAM นี้พัฒนามาจากหน่วยความจำแบบ SDRAM เอเอ็มดีได้ทำการพัฒนาชิปเซตเองและให้บริษัทผู้ผลิตชิปเซตรายใหญ่อย่าง VIA, SiS และ ALi เป็นผู้พัฒนาชิปเซตให้ ปัจจุบันซีพียูของเอเอ็มดีนั้นมีประสิทธิภาพโดยรวมสูงแต่ยังคงมีปัญหาเรื่องความเสถียรอยู่บ้าง แต่ต่อมาเอเอ็มดีหันมาสนใจกับชิปเซตสำหรับซีพียูมากขึ้น ขณะที่ทางเอเอ็มดีพัฒนาชิปเซตเลือกให้ชิปเซต AMD 760 สนับสนุนการทำงานร่วมกับหน่วยความจำแบบ DDR เพราะหน่วยความจำแบบ DDR นี้ จัดเป็นเทคโนโลยีเปิดที่เกิดจากการร่วมมือกันพัฒนาของบริษัทยักษ์ใหญ่อย่างเอเอ็มดี, ไมครอน, ซัมซุง, VIA, Infineon, ATi, NVIDIA รวมถึงบริษัทผู้ผลิตรายย่อยๆ อีกหลายDDR-SDRAM เป็นหน่วยความจำที่มีบทบาทสำคัญบนการ์ดแสดงผล 3 มิติ
ทางบริษัท nVidia ได้ผลิต GeForce ใช้คู่กับหน่วยความจำแบบ SDRAM แต่เกิดปัญหาคอขวดของหน่วยความจำในการส่งถ่ายข้อมูลทำให้ทาง nVidia หาเทคโนโลยีของหน่วยความจำใหม่มาทดแทนหน่วยความจำแบบ SDRAM โดยเปลี่ยนเป็นหน่วยความจำแบบ DDR-SDRAM การเปิดตัวของ GeForce ทำให้ได้พบกับ GPU ตัวแรกแล้ว และทำให้ได้รู้จักกับหน่วยความจำแบบ DDR-SDRAM เป็นครั้งแรกด้วย การที่ DDR-SDRAM สามารถเข้ามาแก้ปัญหาคอคอดของหน่วยความจำบนการ์ดแสดงผลได้ ส่งผลให้ DDR-SDRAM กลายมาเป็นมาตรฐานของหน่วยความจำที่ใช้กันบนการ์ด 3 มิติ ใช้ Module DIMM หรือ Dual In-line Memory Module โดย Module นี้เพิ่งจะกำเนิดมาไม่นานนัก มี datapath ถึง 64 bit โดยทั้งสองด้านของ circuite board จะให้สัญญาณที่ต่างกัน






Rambus






Rambus นั้นทางอินเทลเป็นผู้ที่ให้การสนับสนุนหลักมาตั้งแต่แรกแล้ว Rambus ยังมีพันธมิตรอีกเช่น คอมแพค, เอชพี, เนชันแนล เซมิคอนดักเตอร์, เอเซอร์ แลบอเรทอรีส์ ปัจจุบัน Rambus ถูกเรียกว่า RDRAM หรือ Rambus DRAM ซึ่งออกมาทั้งหมด 3 รุ่นคือ Base RDRAM, Concurrent RDRAM และ Direct RDRAM RDRAM แตกต่างไปจาก SDRAM เรื่องการออกแบบอินเทอร์-เฟซของหน่วยความจำ Rambus ใช้วิธีการจัด address การจัดเก็บและรับข้อมูลในแบบเดิม ในส่วนการปรับปรุงโอนย้ายถ่ายข้อมูล ระหว่าง RDRAM ไปยังชิปเซตให้มีประสิทธิภาพสูงขึ้น มีอัตราการส่งข้อมูลเป็น 4 เท่าของความเร็ว FSB ของตัว RAM คือ มี 4 ทิศทางในการรับส่งข้อมูล เช่น RAM มีความเร็ว BUS = 100 MHz คูณกับ 4 pipline จะเท่ากับ 400 MHz
วิธีการเพิ่มประสิทธิภาพในการขนถ่ายข้อมูลของ RDRAM นั้นก็คือ จะใช้อินเทอร์เฟซเล็ก ๆ ที่เรียกว่า Rambus Interface ซึ่งจะมีอยู่ที่ปลายทางทั้ง 2 ด้าน คือทั้งในตัวชิป RDRAM เอง และในตัวควบคุมหน่วยความจำ (Memory controller อยู่ในชิปเซต) เป็นตัวช่วยเพิ่มแบนด์วิดธ์ให้ โดย Rambus Interface นี้จะทำให้ RDRAM สามารถขนถ่ายข้อมูลได้สูงถึง 400 MHz DDR หรือ 800 เมกะเฮิรตซ์ เลยทีเดียว
แต่การที่มีความสามารถในการขนถ่ายข้อมูลสูง ก็เป็นผลร้ายเหมือนกัน เพราะทำให้มีความจำเป็นต้องมี Data path หรือทางผ่านข้อมูลมากขึ้นกว่าเดิม เพื่อรองรับปริมาณการขนถ่ายข้อมูลที่เพิ่มขึ้น ซึ่งนั่นก็ส่งผลให้ขนาดของ die บนตัวหน่วยความจำต้องกว้างขึ้น และก็ทำให้ต้นทุนของหน่วยความจำแบบ Rambus นี้ สูงขึ้นและแม้ว่า RDRAM จะมีการทำงานที่ 800 เมกะเฮิรตซ์ แต่เนื่องจากโครงสร้างของมันจะเป็นแบบ 16 บิต (2 ไบต์) ทำให้แบนด์วิดธ์ของหน่วยความจำชนิดนี้ มีค่าสูงสุดอยู่ที่ 1.6 กิกะไบต์ต่อวินาทีเท่านั้น (2 x 800 = 1600) ซึ่งก็เทียบเท่ากับ PC1600 ของหน่วยความจำแบบ DDR-SDRAM



ความเป็นมาของ SIMM RAMในยุคต้น ๆ ที่คอมพิวเตอร์เริ่มใช้งานกันอย่างแพร่หลายมากขึ้น ซึ่งส่วนมากมักเป็นคอมพิวเตอร์ ระดับบุคคล (prosonal computer:PC) ใช้ซีพียู 8088 หรือ 80286 หน่วยความจำ DRAM ถูกออกแบบให้ บรรจุอยู่ในแพคเกจแบบ DIP (dual in-line package) หรือที่เรียกว่าแบบตีนตะขาบเหมือนกับไอซีที่ใช้งานกันทั่วไป การใช้งานหน่วยความจำแบบนี้ จึงต้องมีการจัดสรรพื้นที่มากพอสมควร บนเมนบอร์ด ถ้าเคยเปิดฝาเรื่องดูภายในก็จะเห็นซ็อกเก็ตไอซีเหล่านี้ เรียงกันเป็นแถวเต็มไปหมดการเพิ่มหน่วยความจำชนิดนี้ทำได้ง่าย เพี่ยงแต่ซื้อ DRAM ตามขนาดความจุที่ต้องการมา เสียบลงใน ซ็อกเก็ตที่เตรียมไว้ และทำการติดตั้งจั๊มเปอร์อีกบางตัวหรือบางเครื่องอาจเพียงตั้งค่าในซอตฟ์แวร์ ไบออส (BIOS) ของเครื่องใหม่ เป็นอันเรียบร้อยใช้งานได้ทันทีครั้งเมื่อเวลาผ่านไปเทคโนโลยีก้าวหน้าขึ้น เทคนิคการแพคเกจชิพไอซีลงบนตัวถังทันสมัยมากขึ้น และเป็นที่รู้จักกันดีกับเทคโนโลยี อุปกรณ์ติดพื้นผิว ทำให้การติดตั้งหน่วยความจำหรือเพิ่มหน่วยความจำ ทำได้ยากขึ้นและต้องมีเครื่องมือเฉพาะ จึงได้มีการคิดค้น วิธีการใหม่ โดยการนำเอาตัวไอซี DRAM แบบ ติตั้งบนพื้นผิวไปติดบนแผงวงจรแผ่นเล็ก ๆ ก่อน แล้วจึงเดินลายทองแดงต่อขาจากตัวไอซี DRAM ออกมา และแยกเป็นขาเชื่อมต่อเอาไว้เมื่อต้องการจะติดตั้งก็นำเปเสียบลงในซ็อกเก็ตที่เตรียมไว้บนเมนบอร์ดได้ทันที โมดูลหน่วยความจำแบบนี้มีชื่อเรียกว่า ซิพแรม (SIP RAM : Single In-line Package RAM) แรมชนิดนี้จะมี 30 ขาการพัฒนายังไม่หยุดเพียงเท่านี้ เพื่อความสะดวกในการใช้งานมากขึ้น จึงได้มีการออกแบบซ็อกเก็ต สำหรับหน่วยความจำชั่วคราว แบบใหม่ โดยออกแบบในลักษณะคอนเน็กเตอร์ที่ส่วนของลายทองแดงบนแผ่น วงจรของซิพแรมโดยตรง ทำให้สามารถตัดขาที่ยื่นออกมา จากตัวโมดูลได้ ดังนั้นจึงได้มีการตั้งชื่อเรียกใหม่ว่า แบบซิมแรม (SIMM RAM : Single In-line Memory Module RAM)ซิพแรมมีขาต่อใช้งาน 30 ขา เช่นเดียวกับซิมแรม และสัญญาณที่ต่อใช้งานแต่ละขาก็เหมือนกันด้วย
DIMM หรือ Dual In-line Memory Moduleโดย Module นี้เพิ่งจะกำเนิดมาไม่นานนัก มี datapath ถึง 64 บิต โดยทั้งสองด้านของ circuite board จะให้สัญญาณที่ต่างกัน ตั้งแต่ CPU ตระกูล Pentium เป็นต้นมา ได้มีการออกแบบให้ใช้งานกับ datapath ที่มากว่า 32 bit เพราะฉะนั้น เราจึงพบว่าเวลาจะใส่ SIMM RAM บน slot RAM จะต้องใส่เป็นคู่ ใส่โดด ๆ แผง เดียวไม่ได้Memory Module ปัจจุบันมีอยู่ 3 รูปแบบคือ 30-pin, 72-pin, 168-pin ที่นิยมใช้ในเวลานี้คือ 168-pinรายละเอียดของ RAM แต่ละชนิดParity จะมีความสามารถในการตรวจสอบความถูกต้องของ ข้อมูล โดยจะมี bit ตรวจสอบ 1 ตัว ถ้าพบว่ามีข้อมูลผิดพลาด ก็จะเกิ system halt ในขณะที่แบบ Non-Parity จะไม่มีการตรวจสอบ bit นี้ Error Cheching and Correcting (ECC) หน่วยความจำแบบนี้ ได้พัฒนาขึ้นมาอีกระดับหนึ่ง เพราะนอกจากจะตรวจสอบว่ามีข้อมูลผิดพลาดได้แล้ว ยังสามารถแก้ไข bit ที่ผิดพลาดได้อีกด้วย โดยไม่ ทำให้ system halt แต่หากมีข้อมูลผิดพลาดมาก ๆ มันก็มี halt ได้เหมือนกัน สำหรับ ECC นี้จะเปลือง overhead เพื่อเก็บข้อมูล มากว่าแบบ Parity ดังนั้น Performance ของมันจึงถูกลดทอนลงไปบ้างชนิดและความแตกต่างของ RAMDynamic Random Access Memory (DRAM)DRAM จะทำการเก็บข้อมูลในตัวเก็บประจุ (Capaciter) ซึ่งจำเป็นต้องมีการ refresh เพื่อ เก็บข้อมูล ให้คงอยู่โดยการ refresh นี้ทำให้เกิดการหร่วงเวลาขึ้นในการเข้าถึงข้อมูล และก็เนื่องจากที่มันต้อง refresh ตัวเองอยู่ตลอดเวลานี้เองจึงเป็นเหตุให้ได้ชื่อว่า Dynamic RAM
Staic Random Access Memory (SRAM)จะต่างจาก DRAM ตรงที่ว่า DRAM ต้องทำการ refresh ข้อมูลอยู่ตลอดเวลา แต่ในขณะที่ SRAM จะเก็บข้อมูล นั้น ๆ ไว้ และจำไม่ทำการ refresh โดยอัตโนมัติ ซึ่งมันจะทำการ refresh ก็ต่อเมื่อ สั่งให้มัน refresh เท่านั้น ซึ่งข้อดีของมันก็คือความเร็ว ซึ่งเร็วกว่า DRAM ปกติมาก แต่ก็ด้วยราคาที่สูงว่ามาก จึงเป็นข้อด้อยของมัน
Fast Page Mode DRAM (FPM DRAM)FPM นั้น ก็เหมือนกับ DRAM เพียงแต่ว่า มันลดช่วงการหน่วงเวลาขณะเข้าถึงข้อมูลลง ทำให้ มันมีความเร็วในการเข้าถึงข้อมูล สูงกว่า DRAM ปกติ ซึ่งโดยที่สัญญาณนาฬิกาในการเข้าถึงข้อมูล จะเป็น 6-3-3-3 (Latency เริ่มต้นที่ 3 clock พร้อมด้วย 3 clock สำหรับการเข้าถึง page) และสำหรับ ระบบแบบ 32 bit จะมีอัตราการส่งถ่ายข้อมูลสูงสุด 100 MB ต่อวินาที ส่วนระบบแบ 64 bit จะมีอัตรา การส่งถ่ายข้อมูลที่ 200 MB ต่อววินาที เช่นกัน ปัจจุบันนี้ RAM ชนิดนี้แทบจะหมดไปจากตลาดแล้วแต่ ยังคงมีให้เห็นบ้าง และมักมีราคา ที่ค่อนข้างแพงเมื่อเที่ยบกับ RAM รุ่นใหม่ ๆ เนื่องจากที่ว่าปริมาณใน ท้องตลาดมีน้อยมาก ทั้ง ๆ ที่ยังมีคนต้องการใช้แรมชนิดนี้อยู่
Extended-Data Output (EDO) DRAMหรือเรียกอีกชื่อหนึ่งก็คือ Hyper-Page Mode DRAM ซึ่งพัฒนาขึ้นอีกระดับหนึ่ง โดยการที่มันจะอ้างอิง ตำแหน่งที่อ่านข้อมูล จากครั้งก่อนไว้ด้วย ปกติแล้วการดึงข้อมูลจาก RAM ณ ตำแหน่งใด ๆ มักจะดึงข้อมูล ณ ตำแหน่งที่อยู่ใกล้ ๆ จากการดึงก่อนหน้านี้ เพราะฉะนั้น ถ้ามีการอ้งอิง ณตำแหน่งเก่าไว้ก่อน ก็จะทำให้ เสียเวลาในการเข้าถึงตำแหน่งน้อยลง และอีกทั้งมันยังลดช่วงเวลาของ CAS latency ลงด้วย และด้วย ความสามารถนี้ ทำให้การเข้าถึงข้อมูลดีขึ้นกว่าเดิมกว่า 40% เลยทีเดียว และมีความสามารถโดยรวมสูงกว่า FPM กว่า 15% EDO จะทำงานได้ดีที่ 66 MHzด้วย timming 5-2-2-2 และก็ยังทำงานได้ดีเช่นกัน แม้จะใช้งานที่ 83 MHz ด้วย Timming นี้และหากว่า chip EDO นี้ มีความเร็วที่สูงมากพอ (มากว่า 50ns) มันจะ สามารถใช้งานได้ ณ 100 MHz ที่ Tomming 6-3-3-3 ได้อย่างสบาย อัตราการส่งถ่ายข้อมูลสูงสุด ของ DRAM ชนิดนี้อยู่ที่ 264 MB ต่อวินาที EDO RAM ในปัจจุบันนี้ไม่เป็นที่นิยมใช้แล้ว
Burst EDO (BEDO) DRAM BEDO ได้เพิ่มความสามารถขึ้นมาจาก EDO เดิม คือ Burst Mode โดยหลังจากที่มันได้ address ที่ ต้องการ adress แรกแล้วมันก็จะทำการ generate อีก 3 address ขึ้นทันที ภายใน 1 สํญญาณนาฬิกา ดังนั้น จึงตัดช่วงเวลาในการรับ adress ต่อไป เพราะฉะนั้น Timming ของมันจึงเป็น 5-1-1-1 ณ 66 MHz BEDO ไม่เป็นที่แพร่หลาย และได้รับความนิยมเพียงระยะเวลาสั้น ๆ เนื่องจากว่าทาง Intel ตัดสินใจใช้ SDRAM แทน EDO และไม่ได่ใช้ BEDO เป็นส่วนประกอบในการพัฒนา chipset ของตน ทำให้บริษัทผู้ผลิต ต่าง ๆ หันมาพัฒนา SDRAM แทน
Synchronous DRAM (SDRAM) SDRAM
จะต่างจาก DRAM เดิมตรงที่มันจะทำงานสอดคล้งกับสัญญาณนาฬิกา สำหรับ DRAM เดิมจะ ทราบตำแหน่งที่อ่าน ก็ต่อเมื่อเกิดทั้ง RAS และCAS ขึ้น แล้วจึงทำการไปอ่านข้อมูลโดยมีช่วงเวลาในการ เข้าถึงข้อมูล ตามที่เรามักจะได้เห็นบนตัว chip ของตัว RAM เลย เช่น -50, -60, -80 โดย -50 หมายถึง ช่วงเวลาเข้าถึง ใช้เวลา 50 นาโนวินาทีเป็นต้น แต่ว่า SDRAM จะใช้สัญญาณนาฬิกาเป็นตัวกำหนดการ ทำงานโดยจะใช้ความถี่ของสัญญาณเป็นตัวระบุ SDRAM จะทำงานตามสัญญาณนาฬิกาขาขึ้นเพื่อรอรับ ตำแหน่งข้อมูล ที่ต้องการให้มันอ่าน แล้วจากนั้นมันก็จะไปค้นหาให้ และให้ผลลัพธ์ออกมาหลังจากได้รับ ตำแหน่งแล้ว เท่ากับค่าของ CAS เช่น CAS 2 ก็คือ หลังจากรับตำแหน่งที่อ่านแล้วมันจะให้ผลลัพธ์ออกมา ภายใน 2 ลูกของสัญญาณนาฬิกา SDRAM จะมี Timming เป็น 5-1-1-1 ซึ่งแน่ มันเร็วพอ ๆ กันกับ BEDO RAM เลยที่เดียว แต่ว่ามันสามารถทำงานได้ ณ 100 MHz หรือมากว่า และมีอัตราการส่งถ่าย ข้อมูลสูงสุดที่ 528 MB ต่อวินาที
DDR SDRAM (หรือ SDRAM II)

DDR RAM นี้แยกออกมาจาก SDRAM โดยจุดที่ต่างกันหลัก ๆ ของทั้งสองชนิดนี้คือ DDR SDRAM นี้สามารถที่จะใช้งานได้ทั้งขาขึ้น และขาลง ของสัญญาณนาฬิกาเพื่องส่งถ่ายข้อมูล นั่นก็ทำให้อัตราส่งถ่าย เพิ่มขึ้นได้ถึงเท่าตัว ซึ่งมีอัตราการส่งถ่ายข้อมูลสูสุดถึง 1 G ต่อวินาทีเลยทีเดียว
Rambus DRAM (RDRAM)ชื่อของ RAMBUS เป็นเครื่องหมายการค้าของบริษัท RAMBUS Inc. ซึ่งตั้งมาตั้งแต่ยุค 80 แล้ว เพราะฉะนั้นชื่อนี้ ก็ไม่ได้เป็นชื่อที่ ใหม่อะไรนัก โดยปัจจุบันได้เอาหลักการของ RAMBUS มาพัฒนาใหม่ โดยการลด pin รวม static buffer และทำการปรับแต่งทาง interface ใหม่ DRAM ชนิดนี้ จะสามารถ ทำงานได้ทั้งขอบขาขึ้น และลงของสัญญาณนาฬิกา และเพียงช่องสัญญาณเดียว ของหน่วยความจำ แบบ RAMBUS นี้ มี Performance มากกว่าเป็น 3 เท่า จาก SDRAM 100 MHz แล้ว และเพียงแค่ช่อง สัญญาณเดียวนี้ก็มีอัตราการส่งถ่ายข้องมูลสูงถึง 1.6 G ต่อวินาที ถึงแม้ว่าเวลาในการเข้าถึงข้อมูลแบบ สุ่มของ RAM ชนิดนี้จะช้า แต่การเข้าถึงข้อมูลแบบต่อเนื่องจะเร็วมาก ๆ ซึ่งกาว่า RDRAM นี้มีการพัฒนา Interface และมี PCB (Printed Circuit Board) ที่ดี ๆ แล้วละก็รวมถึง Controller ของ Interface ให้ สามารถใช้งานได้ถึง 2 ช่องสัญญาณแล้วมันจะมีอัตราการส่งถ่ายข้อมูลเพิ่มเป็น 3.2 G ต่อวินาที และหากว่าสามารถใช้ได้ถึง 4 ช่องสัญญาณก็จะสามารถเพิ่มไปถึง 6.4 G ต่อวินาที
Synchronous Graphic RAM (SGRAM)SGRAM นี้ก็แยกออกมาจาก SDRAM เช่นกันโดยมันถูกปรับแต่งมาสำหรับงานด้าน Graphics เป็นพิเศษแต่โดยโครงสร้างของ Hardware แล้ว แทยไม่มีอะไรต่างจาก SDRAM เลย เราจะเห็นจากบาง Graphic Card ที่เป็นรุ่นเดียวกัน แต่ใช้ SDRAM ก็มี SGRAM ก็มี เช่น Matrox G200 แต่จุดที่ต่างกัน ก็คือ ฟังก์ชัน ที่ใช้โดย Page Register ซึ่ง SG สามารถทำการเขียนข้อมูลได้หลาย ๆ ตำแหน่ง ในสัญญาณนาฬิกาเดียว ในจุดนี้ทำให้ความเร็วในการแสดงผล และ Clear Screen ทำได้เร็วมาก และยังสามารถ เขียนแค่ บาง bit ในการ word ได้ (คือไม่ต้องเขียนข้อมูลใหม่ทั้งหมดเขียนเพียงข้อมูลที่เปลี่ยนแปลง เท่านั้น) โดยใช้ bitmask ในการเลือก bit ที่จะเขียนใหม่สำหรับงานโดยปกติแล้ว SGRAM แทบจะไม่ ให้ผลที่ต่างจาก SDRAM เลย มันเหมาะกับงานด้าน Graphics มากกว่า เพราะความสามารถที่ แสดงผลเร็วและ Clear Screen ได้เร็วมันจึงเหมาะกับใช้บน Graphics Card มากกว่า ที่จะใช้บน System
Video RAM (VRAM)VRAM ถูกออกแบบมาใช้บน Dispaly Card โดย VRAM นี้ก็มีพื้นฐานมาจาก DRAM เช่นกัน แต่ที่ทำให้มันต่างกันก็ด้วยกลไกการทำงานบางอย่าง ที่เพิ่มเข้ามา โดยที่ VRAM นั้น จะมี serial port พิเศษเพิ่มขึ้นมาอีก 1หรือ 2 port ทำให้เรามองว่ามันเป็น RAM แบบ พอร์ทคู่ (Dual-Port) หรือ ไตรพอร์ท (Triple-Port) Parallel Port ซึ่งเป็น Standard Interface ของมัน จะถูกใช้ในการติดต่อกับ Host Processor เพื่อสั่งการให้ ทำการ refresh ภาพขึ้นมาใหม่ และ Seral Port ที่เพิ่มขึ้นมา จะใช้ในการส่งข้อมูลภาพออกสู่ Display
Windowns RAM (WRAM)WRAM นี้ ดู ๆ ไปล้วเหมือนกับว่า ถูกพัฒนาโดย Matrox เพราะแทบจะเป็นผู้เดียวที่ใช้ RAM ชนิดนี้ บน Graphics Card ของตน (card ตระกูล Millenium และ Millenium II แต่ไม่รวม Millenium G200 ซึ่งเป็น ซึ่งใช้ SGRAM ) แต่ในปัจจุบันก็เห็นมีของ Number 9 ที่ใช้ WRAM เช่นกัน ในรุ่น Number 9 Revolutuon IV ที่ใช้ WRAM 8M บน Crad WRAM นี้โดยรวมแล้วก็เหมือน ๆ กับ VRAM จะต่างกันก็ตรงที่ มันรองรับ Bandwith ที่สูงกว่า อีกทั้งยังใช้ระบบ Double-Buffer อีกด้วย จึงทำให้มันเร็วกว่า VRAM อีกมากทีเดียว
แรมที่กำลังได้รับความนิยมใช้งานอยู่ในขณะนี้คือ DDR SDRAM และ DDR 2 เนื่องจากมีความเร็วในการทำงานสูงและราคาไม่แพงเมื่อเทียบกับแรมชนิดอื่น



หน้าที่ของHard disk







ฮาร์ดดิสก์ เป็นที่บรรจุข้อมูลของเครื่องคอมพิวเตอร์ เก็บโปรแกรม และข้อมูลต่าง ๆ หรือต้องการจะเก็บรักษาเอาไว้ใช้งานในคราวต่อไป จะแตกต่างกับหน่วยความจำแรมตรงที่ ดิสก์จะเก็บข้อมูลต่าง ๆ เอาไว้ได้ตลอดเวลาแม้ว่าคุณจะปิดเครื่องคอมพิวเตอร์ไปแล้วก็ตาม โดยข้อมูลต่าง ๆ ที่อยู่ภายในดิสก์จะถูกบันทึกเอาไว้บนผิวหน้าแม่เหล็กของดิสก์






ฮาร์ดดิสก์ (อังกฤษ: hard disk) หรือ จานบันทึกแบบแข็ง (ศัพท์บัญญัติ) คือ อุปกรณ์คอมพิวเตอร์ที่บรรจุข้อมูลแบบไม่ลบเลือน มีลักษณะเป็นจานโลหะที่เคลือบด้วยสารแม่เหล็กซึ่งหมุนอย่างรวดเร็วเมื่อทำงาน การติดตั้งเข้ากับตัวคอมพิวเตอร์สามารถทำได้ผ่านการต่อเข้ากับมาเธอร์บอร์ด (motherboard) ที่มีอินเตอร์เฟซแบบขนาน (PATA) , แบบอนุกรม (SATA) และแบบเล็ก (SCSI) ทั้งยังสามารถต่อเข้าเครื่องจากภายนอกได้ผ่านทางสายยูเอสบี, สายไฟร์ไวร์ของบริษัท Apple ที่เป็นที่รู้จักน้อยกว่า รวมไปถึงอินเตอร์เฟซอนุกรมแบบต่อนอก (eSATA) ซึ่งทำให้การใช้ฮาร์ดดิสก์ทำได้สะดวกยิ่งขึ้นเมื่อไม่มีคอมพิวเตอร์ถาวรเป็นของตนเอง

หน้าที่ของmainbord





1.หน้าที่ของเมนบอร์ด
แผงวงจรหลักก็เหมือนกับพื้นที่ชุมชน เส้นทางการคมนาคมศูนย์ควบคุมการจราจร โดยมีกฎหมายว่าด้วยการประมวลผลของคอมพิวเตอร์เป็นตัวบทกฎหมายหลักและถูกสร้างขึ้นด้วยทฤษฎีการทำงานของคอมพิวเตอร์เราจะแนะนำส่วนประกอบแต่ละส่วนของเมนบอร์ด ว่าประกอบด้วยส่วนประกอบใดบ้างเมนบอร์ด ถึงแม้จะทำงานเหมือนกัน หลักการทำงานเดียวกัน แต่หน้าตาและส่วนประกอบของเมนบอร์ด ถึงแม้จะทำงานเหมือนกัน หลักการทำงานเดียวกัน แต่หน้าตาและส่วนประกอบของเมนบอร์ดนั้นอาจจะมีหลากหลายแตกต่างไปตาม แต่ผู้ผลิตแต่ละแต่ราย และแตกต่างไปตามเทคโนโลยี เพราะ เทคโนโลยีใหม่ ๆ อย่างเมนบอร์ดแบบ ATX, Micro ATX, AT ทำให้ตำแหน่งการติดตั้งอุปกรณ์ การวางส่วนประกอบต่างๆ การทำงานต่างของเมนบอร์ดแตกต่างกันออกไป
2.ส่วนประกอบของเมนบอร์ด
1. ชุดชิพเซ็ต
ชุดชิพเซ็ตเป็นเสมือนหัวใจของเมนบอร์ดอีกที่หนึ่งเนื่องจากอุปกรณ์ตัวนี้จะมีหน้าที่หลักเป็นเหมือนทั้ง อุปกรณ์แปลภาษา ให้อุปกรณ์ต่างๆ ที่อยู่บนเมนบอร์ดสามารถทำงานร่วมกันได้ และทำหน้าที่ควบคุม อุปกรณ์ต่างๆให้ทำงานได้ตามต้องการ
2. หน่วยความจำรอมไบออส และแบตเตอรรี่แบ็คอัพ
ไบออส BIOS หรืออาจเรียกว่าซีมอส (CMOS) เป็นชิพหน่วยความจำชนิดหนึ่งที่ใช้สำหรับเก็บข้อมูล และโปรแกรมขนาดเล็กที่จำเป็นต่อการบูตของระบบคอมพิวเตอร์
3. หน่วยความจำแคชระดับสอง
หน่วยความจำแคชระดับสองนั้นเป็นอุปกรณ์ ตัวหนึ่งที่ทำหน้าเป็นเสมือนหน่วยความจำ บัฟเฟอร์ให้กับซีพียูโดยใช้หลักการที่ว่า การทำงานร่วมกับอุปกร์ที่ความเร็วสูงกว่า จะทำให้เสียเวลาไปกับการรอคอยให้อุปกรณ์ที่มีความเร็วต่ำ ทำงานจนเสร็จสิ้นลง เพราะซีพียูมีความเร็วในการทำงานสูงมาก การที่ซีพียูต้องการข้อมูลซักชุดหนึ่งเพื่อนำไปประมวลผลถ้าไม่มีหน่วยความจำแคช
4.สล็อต
ขีดความสามารถของเมนบอร์ดขึ้นอยู่กับการมีสล็อต และลักษณะชนิดของสล็อต เพราะหากมีสล็อตหลายสล็อตก็หมายถึงการขยายหรือเพิ่มอุปกรณ์ฮาร์ดแวร์อื่นได้ แต่หากมีจำนวนสล็อตมาก ก็หมายถึงราคาของเมนบอร์ดก็สูงขึ้น ชนิดของสล็อตที่มีกับเมนบอร์ดประกอบด้วย
4.1.PCI เป็นสล็อตที่มีไว้สำหรับเพิ่มฮาร์ดแวร์ต่าง ๆ เช่น เพิ่มการ์ดเชื่อมต่อแลน การ์ดวิดีโอ การ์ดเสียง จำนวนสล็อต PCI มี แตกต่างกัน โดยทั่วไปจะมีให้ตั้งแต่ 2 ถึง 6 สล็อต
4.2.DIMM เป็นช่องใส่หน่วยความจำ ซึ่งปกติใช้ได้กับ DDRAM แต่ในบางเมนบอร์ดจะมีสล็อตที่เป็น SDRAM โดยเฉพาะนั่น หมายถึง นำ DDRAM มาใช้ไม่ได้ แต่ถ้าเป็น DIMM สล็อตจะใช้ได้ทั้ง SDRAM และ DDRAM โดยปกติจะมีช่องใส่หน่วยความจำ แบบนี้อยู่ 2 ถึง 4 ช่อง เพราะหน่วยความจำที่ใช้มีความจุต่อการ์ดสูงขึ้น จึงไม่จำเป็นต้องใช้ช่องมากเหมือนเมื่อก่อน
4.3.AGP ย่อมาจาก Accerelator Graphic Port เป็นสล็อตสำหรับใส่การ์ดจอภาพแสดงผล ซึ่งเน้นในเรื่องความเร็วของการแสดงผลกราฟิกส์ ปัจจุบันมีผู้ผลิตการ์ดแสดงผลที่ต้องการแสดงผลได้เร็ว โดยเฉพาะพวกเกม 3D เทคโนโลยี AGP จึงต้องทำให้การถ่ายโอนข้อมูลแสดงผลเป็นไปอย่างรวดเร็ว ปัจจุบันเป็นเทคโนโลยีที่ทำให้ความเร็วสูงขึ้น โดยวัดความเร็วเป็นจำนวนเท่าของมาตรฐานปกติ เช่น 4x คือ สี่เท่า
4.4.Ultra DMA/100 DMA ย่อมาจาก Direct Memory Access เป็นช่องทางของการถ่ายโอนหน่วยความจำกับอุปกรณ์อินพุตเอาท์พุตที่มีการโอนย้ายข้อมูลเป็นบล็อก และต้องการความรวดเร็ว พอร์ตที่ใช้ DMA แบบนี้คือ ฮาร์ดดิสค์ ฟลอปปี้ดิสค์ ซีดีและดีวีดี เป็นต้น ช่องทางนี้จึงเป็นช่องทางเชื่อมกับฮาร์ดดิสค์หรือซีดีรอม ถ้ามี Ultra DMA สองช่องก็หมายถึงมีสายเชื่อมไปยังฮาร์ดดิสค์ที่จะต่อเข้า เมนบอร์ดได้สองเส้น แต่ละเส้นต่อได้สองไดร์ฟ นั่นหมายถึงใส่ฮาร์ดดิสค์ได้สี่ไดร์ฟ
5.พอร์ตมาตรฐานต่าง ๆ บนเมนบอร์ดจะมีการสร้างพอร์ตมาตรฐานต่าง ๆ เช่น USB พอร์ต ซึ่งปัจจุบันมีมากกว่า 1 พอร์ต อาจจะเป็น 2 ถึง 4 พอร์ต พอร์ตขนานต่อเครื่องพิมพ์ พอร์ตอนุกรม (ปกติมีให้ 1-2 พอร์ต) พอร์ต PS/2 เมาส์ พอร์ต PS/2 คีย์บอร์ด พอร์ตมาตรฐานเหล่านี้กำลังเพิ่มพอร์ตพิเศษบางชนิดเข้าไปด้วย เช่น พอร์ต Fly wire พอร์ตเชื่อมต่อวิดีโอ ความเร็วสูง IEEE1394 พอร์ต SVideo
3.วิธีการเลือกซื้อเมนบอร์ด
mainboard การเลือกซื้อเมนบอร์ดนั้น มีสิ่งที่จะต้องพิจารณาดังนี้
1. Interface ต้องเลือกให้ตรงกับ CPU ที่เราจะซื้อ ได้แก่ Socket 7 [ k6-2 ] Slot1[ pIII ] , Socket 370 [ CelelonII ] ,Slot A [Athlon] Socket A [Duron]2. Chipset ดูว่าสนับสนุน Hardware อื่นๆที่เราเลือกไว้หรือไม่ เช่น ฮาร์ดดิสก์ UDMA/100 แรม PC-133 หรือ AGP 4x เป็นต้น3. จำนวน Slot สำหรับติดตั้ง Hardware อื่นๆ ควรเลือกให้เพียงพอต่อการใช้งาน4. ไม่ควรใช้ VGA Card และ Soundcard ชนิด onboard
นอกจากจะมีงบประมาณจำกัดจริงๆเนื่องจากมีประสิทธิภาพในการทำงานไม่ค่อยดีนัก และจะทำให้เครื่องทำงานช้าลงเนื่องจากต้องดึงหน่วยความจำของเครื่องมาใช้ ความรู้เรื่อง Mainboard เมนบอร์ดเป็นอุปกรณ์ที่สำคัญรองมาจากซีพียู เมนบอร์ดทำหน้าที่ควบคุม ดูแลและจัดการๆ ทำงานของ อุปกรณ์ชนิดต่างๆ แทบทั้งหมด ในเครื่องคอมพิวเตอร์ ตั้งแต่ซีพียู ไปจนถึงหน่วยความจำแคช หน่วยความจำหลัก ฮาร์ดดิกส์ ระบบบัส บนเมนบอร์ดประกอบด้วยชิ้นส่วนต่างๆ มากมายแต่ส่วนสำคัญๆ ประกอบด้วย
1. ชุดชิพเซ็ต
ชุดชิพเซ็ตเป็นเสมือนหัวใจของเมนบอร์ดอีกที่หนึ่ง เนื่องจากอุปกรณ์ตัวนี้จะมีหน้าที่หลักเป็นเหมือนทั้ง อุปกรณ์แปลภาษาให้อุปกรณ์ต่างๆ ที่อยู่บนเมนบอร์ดสามารถทำงานร่วมกันได้ และทำหน้าที่ควบคุม อุปกรณ์ต่างๆ ให้ทำงานได้ตามต้องการ โดยชิพเซ็ตนั้นจะประกอบด้วยชิพเซ็ตนั้น จะประกอบไปด้วยชิพ 2 ตัว คือชิพ System Controller และชิพ PCI to ISA Bridge
ชิพ System Controller หรือ AGPSET หรือ North Bridge เป็นชิพที่ทำหน้าที่ควบคุมการทำงานของ อุปกรณ์หลักๆ ความเร็วสูง ชนิดต่างๆ บนเมนบอร์ดที่ประกอบด้วยซีพียู หน่วยความจำแคชระดับสอง (SRAM) หน่วยความจำหลัก (DRAM) ระบบกราฟิกบัสแบบ AGP และระบบบัสแบบ PCI ชิพ PCI to ISA Bridge หรือ South Bridge จะทำหน้าที่เป็นอุปกรณ์ที่ใช้เชื่อมต่อกันระหว่างระบบบัสแบบ PCI กับอุปกรณ์อื่นๆ ที่มีความเร็วในการทำงานต่ำกว่าเช่นระบบบัสแบบ ISA ระบบบัสอนุกรมแบบ USB ชิพคอนโทรลเลอร์ IDE ชิพหน่วยความจำ รอมไบออส ฟล็อบปี้ดิกส์ คีย์บอร์ด พอร์ตอนุกรม และพอร์ตขนาน ชุดชิพเซ็ตจะมีอยู่ด้วยกันหลายรุ่นหลายยี่ห้อโดยลักษณะการใช้งานจะขึ้นอยู่กับซีพียูที่ใชเป็นหลัก เช่นชุด ชิพเซ็ตตระกูล 430 ของอินเทล เช่นชิพเซ็ต 430FX, 430HX 430VX และ 430TX จะใช้งานร่วมกับซีพียู ตระกูลเพนเทียม เพนเที่ยม MMX, K5, K6, 6×86L, 6×86MX (M II) และ IDT Winchip C6 ชุดชิพเซ็ต ตระกูล 440 ของอิเทลเช่นชิพเซ็ต 440FX, 440LX, 440EX และชิพเซ็ต 440BX จะใช้งานร่วมกับ ซีพียูตระกูลเพนเที่ยมโปร เพนเที่ยมทู และเซลเลอรอน และชุดชิพเซ็ตตระกูล 450 ของอินเทลเช่นชุดชิพเซ็ต 450GX และ 450NX ก็จะใช้งานร่วมกับ ซีพียูตระกูลเพนเที่ยมทูซีนอนสำหรับเครื่องคอมพิวเตอร์ระดับ Server หรือ Workstation นอกจากนี้ยังมีชิพเซ็ตจากบริษัทอื่นๆ อีกหลายรุ่นหลาย ยี่ห้อที่ถูกผลิตออกมา แข่งกับอินเทลเช่นชุดชิพเซ็ต Apollo VP2, Apollo VP3 และ Apollo mVp3 ของ VIA, ชุดชิพเซ็ต Aladin IV+ และ Aladin V ของ ALi และชุดชิพเซ็ต 5597/98, 5581/82 และ 5591/92 ของ SiS สำหรับซีพียูตระกูลเพนเที่ยม เพนเที่ยม MMX, K5, K6, 6×86L, 6×86MX (M II) และ IDT Winchip C6 ชุดชิพเซ็ต Apollo BX และ Apollo Pro ของ VIA, ชุดชิพเซ็ต Aladin Pro II M1621 M1543C ของ ALi และชุดชิพเซ้ต 5601 ของ Sis สำหรับซีพียูตระกูลเพนเที่ยมทู และเซลเลอรอน ซึ่งชิพเซ้ตแต่ละรุ่นแต่ละยี้ห้อนั้นจะมีจุดดีจุดด้อย แตกต่างกันไป
2. หน่วยความจำรอมไบออส และแบตเตอรรี่แบ็คอัพ
ไบออส BIOS (Basic Input Output System) หรืออาจเรียกว่าซีมอส (CMOS) เป็นชิพหน่วยความจำชนิด หนึ่งที่ใช้สำหรับเก็บข้อมูล และโปรแกรมขนาดเล็กที่จำเป็นต่อการบูตของระบบคอมพิวเตอร์ โดยในอดีตส่วนของชิพรอมไบออสจะประกอบด้วย 2 ส่วนคือ ชิพไบออส และชิพซีมอส ซึ่งชิพซีไปออสจะทำหน้าที่ เก็บข้อมูลพื้นฐานที่จำเป็นต่อการบูตของระบบคอมพิวเตอร์ ส่วนชิพซีมอสจะทำหน้าที่ เก็บโปรแกรมขนาดเล็ก ที่ใช้ในการบูต ระบบ และสามารถเปลี่ยนข้อมูลบางส่วนภายในชิพได้ ชิพไบออสใช้พื้นฐานเทคโนโลยีของรอม ส่วนชิพซีมอสจะใช้เทคโนโลยีของแรม
ดังนั้นชิพไบออสจึงไม่จำเป็นต้องใช้พลังงานไฟฟ้า ในการเก็บรักษาข้อมูล แต่ชิพซีมอส จะต้องการพลังงานไฟฟ้าในการเก็บรักษาข้อมูลอยู่ตลอด เวลาซึ่งพลังงานไฟฟ้า ก็จะมาจากแบตเตอรี่แบ็คอัพที่อยู่บนเมนบอร์ด (แบตเตอรี่แบ็คอัพจะมีลักษณะเป็นกระป๋องสีฟ้า หรือเป็นลักษณะกลมแบนสีเงิน ซึ่งภายในจะบรรจุแบตเตอรรี่แบบลิเธี่ยมขนาด 3 โวลต์ไว้) แต่ตอ่มาในสมัย ซีพียตระกูล 80386 จึงได้มีการรวมชิพทั้งสองเข้าด้วยกัน และเรียกชื่อว่า ชิพรอมไบออสเพียงอย่างเดียว และการที่ชิพรอมไบออสเป็นการรวมกันของชิพไบออส และชิพซีมอสจึงทำให้ข้อมูลบางส่วนที่อยู่ภายใน ชิพรอมไบออส ต้องการพลังงานไฟฟ้าเพื่อรักษาข้อมูลไว้ แบตเตอรี่แบ็คอัพ จึงยังคงเป็นสิ่งจำเป็นอยู่จนถึง ปัจจุบัน
จึงเห็นได้ว่าเมื่อแบตเตอรี่แบ็คอัพเสื่อม หรือหมดอายุแล้วจะทำให้ข้อมูลที่คุณเซ็ตไว้ เช่น วันที่จะหายไปกลายเป็นค่าพื้นฐานจากโรงงาน และก็ต้องทำการเซ้ตใหม่ทุกครั้งที่เปิดเครื่อง เทคโนโลยีรอมไบออส ในอดีตหน่วยความจำรอมชนิดนี้จะเป็นแบบ EPROM (Electrical Programmable Read Only Memory) ซึ่งเป็นชิพหน่วยความจำรอม ที่สามารถบันทึกได้ โดยใช้แรงดันกระแสไฟฟ้าระดับพิเศษ ด้วยอุปกรณ์ ที่เรียกว่า Burst Rom และสามาถลบข้อมูลได้ด้วยแสงอุตราไวโอเล็ต ซึ่งคุณไม่สามารถอัพเกรดข้อมูลลงในไบออสได้ด้วยตัวเอง จึงไม่ค่อยสะดวกต่อการแก้ไขหรืออัพเกรดข้อมูลที่อยู่ในชิพรอมไบออส แต่ต่อมาได้มีการพัฒนา เทคโนโลยชิพรอมขึ้นมาใหม่ ให้เป็นแบบ EEPROM หรือ E2PROM โดยคุณจะสามารถทั้งเขียน และลบข้อมูล ได้ด้วยกระแสไฟฟ้าโดยใช้ซอฟต์แวร์พิเศษ ได้ด้วยตัวเองอย่างง่ายดาย ดังเช่นที่เราเห็นกันอยู่ในปัจจุบัน
3. หน่วยความจำแคชระดับสอง
หน่วยความจำแคชระดับสองนั้นเป็นอุปกรณ์ ตัวหนึ่งที่ทำหน้าเป็นเสมือนหน่วยความจำ บัฟเฟอร์ให้กับซีพียู โดยใช้หลักการที่ว่า การทำงานร่วมกับอุปกร์ที่ความเร็วสูงกว่า จะทำให้เสียเวลาไปกับการรอคอยให้อุปกรณ์ ที่มีความเร็วต่ำ ทำงานจนเสร็จสิ้นลง เพราะซีพียูมีความเร็วในการทำงานสูงมาก การที่ซีพียูต้องการข้อมูล ซักชุดหนึ่งเพื่อนำไปประมวลผลถ้าไม่มีหน่วยความจำแคช

หน้าที่ของ CPU (Central Processing Units)






หน้าที่ของ CPU (Central Processing Units) คือปฏิบัติตามชุดคำสั่งและควบคุมการโอนย้ายและประมวลผลข้อมูลทั้งหมด ส่วนต่างๆของซีพียูแยกเป็น ส่วนได้ดังนี้

1. ระบบเลขฐานสอง หรือ ไบนารี (Binary) ประกอบด้วยตัวเลข 2 ตัวคือ 0 กับ 1 มีความหมายว่า ใช่ หรือ ไม่ใช่ หรือ ถูก ผิด คำสั่งทุกคำสั่งที่ ไมโครโพรเซสเซอร์รับมาประกอบจากคำสั่งหลายๆคำสั่งที่โปรแกรมเมอร์คอมไพล์มาจากภาษาใดภาษาหนึ่ง เช่น (BASIC, COBAL, C) เป็นต้น ก่อนที่คอมพิวเตอร์จะเข้าใจคำสั่งเหล่านี้ จะต้องแปลงให้เป็นไบนารีก่อน ซึ่งเป็นกระบวนการที่เกิดขึ้นใน decode unit ของไมโครโพรเซสเซอร์
2. แอดเดรส คือตัวเลขที่ใช้กำหนดตำแหน่งที่อยู่ของข้อมูลในหน่วยความจำ หรือ Storage ข้อมูลที่ซีพียูประมวลผลจะแสดงด้วยแอดเดรสของข้อมูล ไม่ใช่ค่าจริงๆของข้อมูล
3. บัส ชุดของเส้นลวดนำไฟฟ้าที่เป็นทางเดินของข้อมูลจากจุดหนึ่งไปยังอีกจุดหนึ่งบัสในคอมพิวเตอร์คือบัสข้อมูล (Data bus) หรือระบบบัส (system bus) ซึ่งเป็นเส้นทางผ่านของข้อมูลจากอุปกรณ์อินพุต/เอาต์พุต หน่วยความจำหลักและซีพียู ภายในซีพียูเองก็มีบัสภายในที่ใช้ส่งผ่านข้อมูลระหว่าง หน่วยต่างๆ ที่อยู่ภายในที่ใช้ส่งผ่านข้อมูลระหว่างหน่วยต่างๆ ที่อยู่ภายในโครงสร้างย่อยในชิป
4. หน่วยความจำแคช แคชมีความสำคัญมากต่อซีพียู เพราะหากไม่มีหน่วยความจำที่เรียกว่าแคชแล้ว โปรเซสเซอร์ก็จะเสียเวลาส่วนใหญ่สำหรับการ หยุดรอข้อมูลจากแรมซึ่งทำงานช้ากว่าแคชมาก โปรเซสเซอร์จะมีแคช 2 แบบคือ แคชระดับหนึ่ง (Primary cache หรือ L1) และแคชระดับสอง (secondary cache หรือ L2) ต่างกันตรงตำแหน่ง โดย L1 cache อยู่บนซีพียู เรียกว่า on-die cache ส่วน L2 cache อยู่บนเมนบอร์ด เรียกว่า off-die แต่ในปัจจุบัน L2 cache เป็น on-die กันแล้ว หน่วยความจำแคชเป็นที่เก็บคำสั่งและข้อมูลก่อนที่จะส่งให้ซีพียู
5. ความเร็วสัญญาณนาฬิกา หมายถึงจำนวนรอบที่ซีพียูทำงานเมื่อสัญญาณนาฬิกาในเครื่องผ่านไปหนึ่งช่วงสัญญาณนาฬิกาแสดงด้วยหน่วย เมกะเฮิรตซ์ (MHz) หรือเท่ากับ 1 ล้านรอบต่อวินาที (โปรเซสเซอร์คนละชนิดหรือคนละรุ่นถึงแม้จะมีสัญญาณนาฬิกาเท่ากัน แต่อาจเร็วไม่เท่ากันก็ได้ เพราะมีโครงสร้างภายในและชุดคำสั่งที่แตกต่างกัน)
6. รีจิสเตอร์ เป็นหน่วยความจำไดนามิกขนาดเล็กที่มีบทบาทสำคัญในโครงสร้างของโปรเซสเซอร์ รีจิสเตอร์ใช้เก็บข้อมูลที่ถูกประมวลผลไว้จนกว่าจะ พร้อมที่จะส่งไปคำนวณ หรือส่งไปแสดงผลให้แก่ยูสเซอร์
7. ทรานซิสเตอร์ เป็นจุดเชื่อมต่อแบบ 3ทางอยู่ภายในวงจรของโปรเซสเซอร์ ประกอบด้วยชั้นของวัสดุที่เป็นขั้วบวก และขั้วลบ ซึ่งสามารถขยายกระ แสไฟฟ้าให้เพิ่มขึ้น หรือขัดขวางไม่ให้กระแสไฟฟ้าเคลื่อนที่ต่อ
8. Arithmetic logic unit (ALU) เป็นส่วนหนึ่งของซีพียู ใช้ในการคำนวณผลทางคณิตศาสตร์และการเปรียบเทียบเชิงตรรกะ การเปรียบเทียบ เชิงตรรกะเป็นการเปรียบเทียบค่าไบนารีเพื่อหาว่า ควรจะส่งสัญญาณไฟฟ้าผ่านเกตบางตัวในวงจรของโปรเซสเซอร์หรือไม่ การทำงานอยู่ในรูปแบบของ
"ถ้า x เป็นจริง และ y เป็นเท็จ แสดงว่า z เป็นจริง"
9. Floating - Point Unit (FPU) มีหน้าที่จัดการกับการคำนวณทางคณิตศาสตร์ที่ซับซ้อนที่เกี่ยวกับเลขทศนิยม หรือตัวเลขที่เป็นเศษส่วน การคำนวณเลขทศนิยมมักเกิดขึ้นเมื่อพีซีรันโปรแกรมพวกกราฟฟิก เช่นโปรแกรม CAD หรือเกมส์ 3 มิติ
10. Control Unit หลังจากที่ซีพียูรับชุดคำสั่งหรือข้อมูลที่ผู้ใช้ป้อนเข้ามาแล้ว หน่วยควบคุมนี้จะรับหน้าที่พื้นฐาน 4 อย่างด้วยกันคือ fetch โดยการส่งแอดเดรสของคำสั่งถัดไป ไปยังแอดเดรสบัส แล้วนำค่าที่ได้ไปเก็บไว้ในแคชคำสั่งภายในซีพียู decode โดยส่งคำสั่งปัจจุบันจากแคชคำสั่งไปยัง decode unit execute เริ่มกระบวนการคำนวณทางคณิตศาสตร์และตรรกะภายใน ALU และควบคุมการไหลของข้อมูลไปยังจุดหมายปลายทางที่เหมาะสม store บันทึกผลลัพธ์จากคำสั่งไว้ในรีจิสเตอร์หรือหน่วยความจำที่เหมาะสม
11. Decode unit รับหน้าที่ดึงคำสั่งภาษาเครื่องจากแคชคำสั่ง และเปลี่ยนให้อยู่ในรูปไบนารีโค้ด เพื่อให้ ALU สามารถนำไปใช้ประมวลผล
ซีพียูในเครื่องพีซีทั่วไปจะเป็นชิปไอซี (IC-Integrated Circuit) ตัวเล็กขนาดวางบนฝ่ามือได้ซึ่งเรียกว่าไมโครโพรเซสเซอร์ ในตระกูลที่เริ่มต้นพัฒนาโดยบริษัท อินเทล ที่เรียกกันว่าตระกูล 80x86 (x หมายถึงตัวเลขใด ๆ) เริ่มต้นตั้งแต่ 8086,80286,80386,80486 จนถึงรุ่นใหม่ที่ตอนพัฒนาใช้ชื่อรหัสว่า P5 แต่พอวางตลาดจริงก็เปลี่ยนชื่อจากเดิมที่จะเป็น80586 หรือ 586 ไปเป็น"เพนเทียม" (Pentium) ด้วยเหตุผลทางการค้าทีว่าชื่อ 586 เป็นเพียงตัวเลข 3 ตัว ไม่สามารถสงวนสิทธิ์การใช้งานและห้ามการลิกเลียนแบบในฐานะเครื่องหมายการค้าได้ รวมถึงรุ่นล่าสุดที่พุฒนาต่อจาก Pentium หรือ P6 คือ ตระกูล ซึ่งประกอบด้วย Pentium Pro และ Pentium II Pentium III, Pentium 4 processor และ ในขณะเดียวกันก็เริ่มมีซีพียูจกบริษัทคู่แข่งอกจำหน่าย นั่นคือ Advance Micro Device หรือ AMD และยังรวมถึงรายย่อยอีก 2 ราย คือ Cyrix และ IDT ซึ่งทั้งสองรายนี้ปัจจุบันขายกิจการให้ VIA ซึ่งเป็นผู้ผลิตชิปเซ็ตรายใหญ่ของไต้หวันไปแล้ว
